Açıklama

Taktik Saha Operasyonları İçin Kompakt Tasarım

AGN-HRZN-G500, saha içerisinde kolay taşınabilen ancak aynı zamanda zorlu çevresel koşullara dayanabilecek şekilde tasarlanmış bir İHA yer kontrol terminalidir.

345 × 204 × 38 mm boyutları ve 1,8 kg ağırlığı sayesinde operatör tarafından kolayca taşınabilir.

Bu yapı; sabit bir kontrol merkezinin bulunmadığı, hızlı konuşlandırma gereken veya operasyonun doğrudan saha içerisinden yönetildiği görevler için avantaj sağlar.

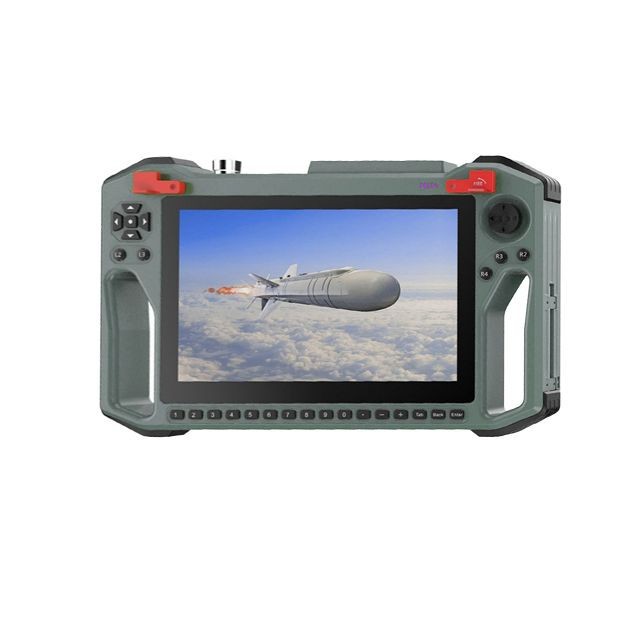

10 İnç OLED Yüksek Çözünürlüklü Ekran

AGN-HRZN-G500 üzerinde 10 inç OLED ekran bulunur.

Ekran:

• 1920 × 1200 çözünürlük
• 600 nit parlaklık
• Güneş ışığında okunabilirlik

özelliklerine sahiptir.

Tek ekran mimarisi; uçuş durumu, telemetri, harita, görev bilgileri ve canlı görüntü gibi operasyonel verilerin merkezi bir arayüz üzerinden takip edilmesine olanak sağlar.

RK3588M / RK3588J Sekiz Çekirdekli İşlemci

Terminalin işlem altyapısında RK3588M/RK3588J işlemci platformu kullanılmaktadır.

Sekiz çekirdekli mimari, maksimum 2,4 GHz saat frekansına ulaşabilir.

Bu işlem gücü; uçuş kontrol yazılımı, telemetri, harita verileri, haberleşme uygulamaları ve diğer saha yazılımlarının aynı sistem üzerinde çalıştırılması için uygun bir altyapı sunar.

16 GB ve Üzeri Bellek

Sistem 16 GB veya üzeri LPDDR4 bellek ile yapılandırılabilir.

Yüksek bellek kapasitesi; gerçek zamanlı uçuş verilerinin işlenmesi, harita uygulamalarının çalıştırılması, görüntü verilerinin yönetilmesi ve çoklu operasyonel yazılımların aynı anda kullanılabilmesi açısından avantaj sağlar.

M.2 SSD ve Güvenli Veri İmhası

AGN-HRZN-G500, M.2 arayüzlü SSD depolama altyapısına sahiptir.

Kaynak teknik konfigürasyonda 1 TB kapasite ve depolama birimi için fiziksel veri imha fonksiyonu belirtilmektedir.

Bu özellik, görev sırasında oluşturulan hassas operasyonel verilerin korunmasına yönelik özel bir güvenlik yaklaşımı sunar.

Fiziksel veri imha özelliği, özellikle görev kayıtları, telemetri verileri, harita verileri ve diğer operasyonel bilgilerin hassas olduğu saha uygulamalarında değerlendirilebilir.

4G ve 5G Haberleşme

Terminal 4G/5G mobil ağlarını destekler.

Bu altyapı, uygun operasyonel mimaride yer kontrol terminalinin mobil ağlar üzerinden veri iletişimine dahil edilmesine olanak sağlar.

Mobil haberleşme; uzak saha bağlantıları, merkezi sistemlerle veri alışverişi ve operasyonel ağ altyapısının genişletilmesi gibi senaryolarda kullanılabilir.

Opsiyonel Çift Bant Wi-Fi

AGN-HRZN-G500, modüler yapısı sayesinde 2,4 GHz veya 5 GHz Wi-Fi modülüyle yapılandırılabilir.

Wi-Fi modülünün opsiyonel olması, terminalin farklı görev ve haberleşme ihtiyaçlarına göre özelleştirilmesine olanak sağlar.

GNSS Konumlandırma

Sistem, modüler GNSS altyapısıyla farklı uydu konumlandırma sistemlerini destekleyebilir.

Kaynak teknik verilerinde:

• BeiDou
• GPS
• GLONASS

seçenekleri belirtilmektedir.

Konumlandırma doğruluğu 10 metre veya daha iyi seviyede belirtilmiştir.

GNSS altyapısı; İHA konumu, görev sahası, rota bilgileri ve harita tabanlı operasyonların takip edilmesinde kullanılabilir.

Fiziksel Uçuş Kontrolü

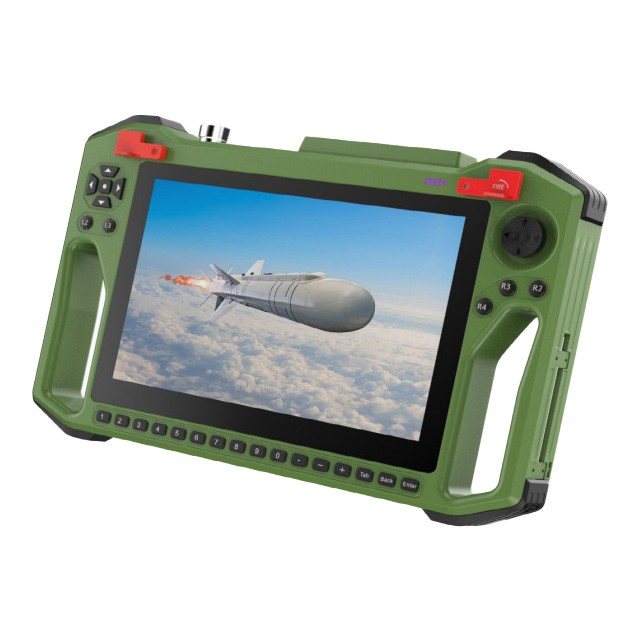

AGN-HRZN-G500, dokunmatik ekranın yanında fiziksel kontrol elemanlarıyla kullanılabilir.

Kaynak teknik tabloda:

1 adet kuvvet hassasiyetli joystick + 29 adet dokunsal fiziksel buton

belirtilmektedir.

Bu yapı, kritik uçuş fonksiyonlarının dokunmatik ekran yerine fiziksel kontrol elemanları üzerinden gerçekleştirilmesine olanak sağlar.

Geniş Harici Bağlantı Altyapısı

Terminal üzerinde farklı görev ekipmanlarının ve haberleşme birimlerinin bağlanabilmesi için çeşitli fiziksel arayüzler bulunur.

Temel bağlantılar:

• 1 × HDMI
• 2 × USB
• 1 × TF kart yuvası
• 3 × ağ portu
• 2 × seri port

şeklindedir.

Bu arayüzler sayesinde cihaz; harici ekranlar, veri depolama birimleri, haberleşme ekipmanları ve farklı saha sistemleriyle genişletilebilir.

Video Yakalama

Sistem, modüler bir yapılandırma seçeneği olarak 1 kanallı diferansiyel PAL video yakalama fonksiyonunu destekleyebilir.

Bu özellik, harici video kaynaklarının terminale aktarılması ve operasyonel ekran üzerinden izlenmesine yönelik kullanılabilir.

Uzun Menzilli Veri ve Görüntü Aktarımı

AGN-HRZN-G500, standart yapılandırmada 10–15 km aktarım mesafesini destekler.

Haberleşme altyapısının genişletilmesiyle bu mesafe 30–100 km seviyesine kadar çıkarılabilir.

Gerçek aktarım mesafesi; kullanılan haberleşme modülü, anten sistemi, frekans, arazi koşulları ve elektromanyetik çevre gibi faktörlere bağlıdır.

Kaynak teknik tabloda iletim gücü 25 dBm olarak belirtilmektedir.

İHA Platformlarıyla Uyumluluk

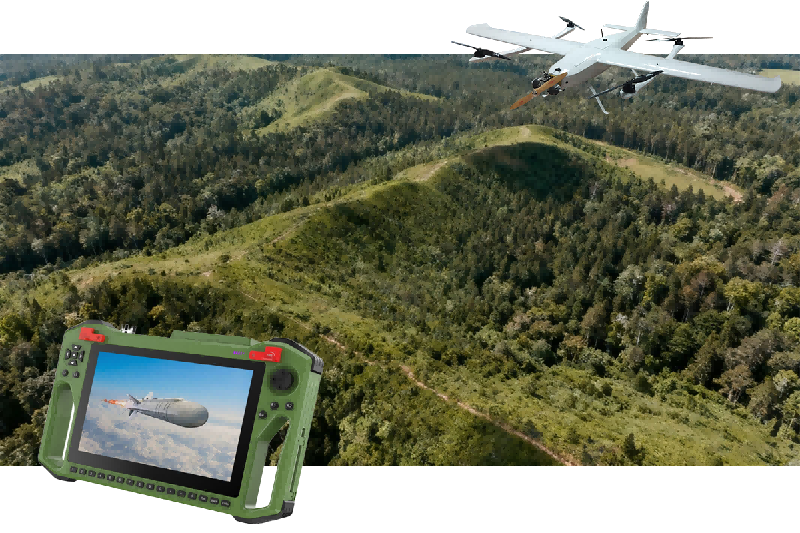

AGN-HRZN-G500, farklı İHA mimarileriyle kullanılabilecek şekilde tasarlanmıştır.

Kaynak ürün açıklamasında özellikle:

• Sabit kanatlı İHA’lar
• Çok rotorlu İHA’lar
• Tarımsal drone sistemleri

belirtilmektedir.

Bu yapı, terminalin farklı hava aracı platformlarına göre özelleştirilebilmesini sağlar.

Gerçek Zamanlı Telemetri ve Uçuş Verileri

AGN-HRZN-G500; uçuş sırasında İHA’nın operasyonel durumunun izlenmesi, telemetri bilgilerinin görüntülenmesi ve görev bilgilerinin takip edilmesi için kullanılabilir.

Tek ekran mimarisinde harita, uçuş durumu, konum, uçuş parametreleri ve faydalı yük bilgileri aynı kontrol terminali üzerinden yönetilebilir.

LiDAR ve Topografik Veri Kullanımı

Sistem, LiDAR tabanlı faydalı yüklerden elde edilen görüntü ve topografik verilerin görüntülenmesini destekleyen operasyonel bir platform olarak kullanılabilir.

Bu yapı özellikle:

• Hassas arazi ölçümü
• Topografik haritalama
• Coğrafi veri toplama
• Çevresel veri toplama
• Tarımsal saha analizi

gibi görevlerde değerlendirilebilir.

IP67 Koruma ve Saha Dayanıklılığı

AGN-HRZN-G500, IP67 koruma sınıfına sahiptir.

Bu sayede sistemin toz ve suya karşı dayanıklılığı artırılmıştır.

Ayrıca:

• 1,2 metre düşme dayanımı
• Tuz püskürtmesine dayanım
• Küf oluşumuna dayanım

özellikleri bulunmaktadır.

Kaynak teknik verilerinde tuz püskürtme ve küf dayanımının GJB/T2423.1 standardına uygun olduğu belirtilmektedir.

Geniş Sıcaklık Aralığı

Terminal, zorlu iklim koşullarında kullanılabilecek geniş bir sıcaklık aralığına sahiptir.

Çalışma sıcaklığı: -40°C ~ +60°C

Depolama sıcaklığı: -50°C ~ +70°C

Bu değerler, cihazın sıcak ve soğuk saha ortamlarında kullanılmasına yönelik yüksek çevresel dayanıklılık sunduğunu göstermektedir.

4–8 Saatlik Çalışma Süresi

AGN-HRZN-G500 üzerinde 12 V batarya sistemi bulunur.

Kaynak teknik verilerine göre çalışma süresi 4–8 saat seviyesindedir.

Gerçek çalışma süresi; ekran parlaklığı, işlemci yükü, haberleşme modülleri, video aktarımı ve bağlı çevre birimlerine göre değişebilir.

Kullanım Alanları

Taktik İHA Operasyonları

AGN-HRZN-G500, hızlı konuşlandırma ve yüksek çevresel dayanıklılık gerektiren taktik İHA görevlerinde taşınabilir yer kontrol terminali olarak kullanılabilir.

Keşif ve Gözetleme

İHA üzerinden alınan konum, telemetri ve görüntü bilgilerinin saha personeli tarafından gerçek zamanlı takip edilmesini sağlar.

Güvenlik Operasyonları

Geniş alanların İHA ile izlenmesi, kritik tesislerin gözetlenmesi ve saha güvenliğinin desteklenmesi amacıyla kullanılabilir.

Sınır ve Kritik Tesis İzleme

İHA tabanlı gözetleme sistemlerinde uçuş konumu, canlı görüntü ve operasyonel verilerin tek bir terminal üzerinden takip edilmesine olanak sağlar.

Haritalama ve Arazi Ölçümü

GNSS konumlandırma, LiDAR entegrasyonu ve yüksek çözünürlüklü ekran yapısı sayesinde profesyonel haritalama ve ölçüm görevlerinde kullanılabilir.

Tarımsal İHA Operasyonları

Tarımsal drone platformlarının uçuş kontrolü, saha taraması ve operasyonel veri takibi için kullanılabilir.

Endüstriyel Denetim

Enerji, altyapı, tesis ve geniş arazi denetimlerinde taşınabilir İHA kontrol terminali olarak değerlendirilebilir.

Ürün Teknik Özellikleri

Özellik	AGN-HRZN-G500
Ürün Tipi	Taktik El Tipi İHA Yer Kontrol Terminali
Model	AGN-HRZN-G500
Konfigürasyon	GJB Uyumlu
İşletim Sistemi	Kylin V10 / Ubuntu
İşlemci	RK3588M / RK3588J
İşlemci	8 çekirdek
Maksimum Frekans	2,4 GHz
RAM	≥16 GB LPDDR4
Depolama	M.2 SSD
SSD Kapasitesi	1 TB
SSD Güvenliği	Fiziksel veri imha fonksiyonu
Ekran	10 inç OLED HD
Çözünürlük	1920 × 1200
Parlaklık	600 nit
Güneş Işığında Görünürlük	Desteklenir
Video Aktarım Mesafesi	10–15 km
Genişletilmiş Aktarım Mesafesi	30–100 km
İletim Gücü	25 dBm
Mobil Haberleşme	4G / 5G
Wi-Fi	2,4 GHz / 5 GHz, opsiyonel
Bluetooth	Kaynak teknik tabloda belirtilmemiştir
GNSS	BeiDou / GPS / GLONASS, opsiyonel
Konumlandırma Doğruluğu	≤10 m
Joystick	1 adet kuvvet hassasiyetli joystick
Fiziksel Buton	29 adet dokunsal buton
HDMI	1 adet
USB	2 adet
TF Kart	1 adet
Ağ Portu	3 adet
Seri Port	2 adet
Video Yakalama	1 kanallı diferansiyel PAL, opsiyonel
Batarya	12 V
Çalışma Süresi	4–8 saat
Boyut	345 × 204 × 38 mm
Ağırlık	1,8 kg
Çalışma Sıcaklığı	-40°C ~ +60°C
Depolama Sıcaklığı	-50°C ~ +70°C
Düşme Dayanımı	1,2 m
Koruma Sınıfı	IP67
Tuz Püskürtme Dayanımı	GJB/T2423.1
Küf Dayanımı	GJB/T2423.1

AGN-HRZN-G500 ile Güvenilir Taktik İHA Kontrolü

AGN-HRZN-G500, yüksek çevresel dayanıklılık, kompakt yapı ve profesyonel haberleşme altyapısını bir araya getiren taktik sınıf İHA yer kontrol terminalidir.

10 inç yüksek çözünürlüklü OLED ekranı, RK3588M/RK3588J işlemci platformu, 16 GB ve üzeri RAM, 1 TB’a kadar M.2 SSD, fiziksel veri imha fonksiyonu, 4G/5G haberleşme, GNSS konumlandırma ve geniş bağlantı altyapısı sayesinde farklı İHA operasyonlarına uyarlanabilir.

IP67 koruma, 1,2 metre düşme dayanımı, -40°C ile +60°C çalışma sıcaklığı ve 4–8 saatlik çalışma süresi; AGN-HRZN-G500’ü zorlu saha koşullarında kullanılabilecek profesyonel bir İHA kontrol terminali haline getirir.

Sistem; taktik İHA operasyonları, keşif ve gözetleme, kritik tesis güvenliği, sınır izleme, haritalama, arazi ölçümü, altyapı denetimi ve tarımsal drone operasyonları için proje gereksinimlerine göre yapılandırılabilir.
