Açıklama

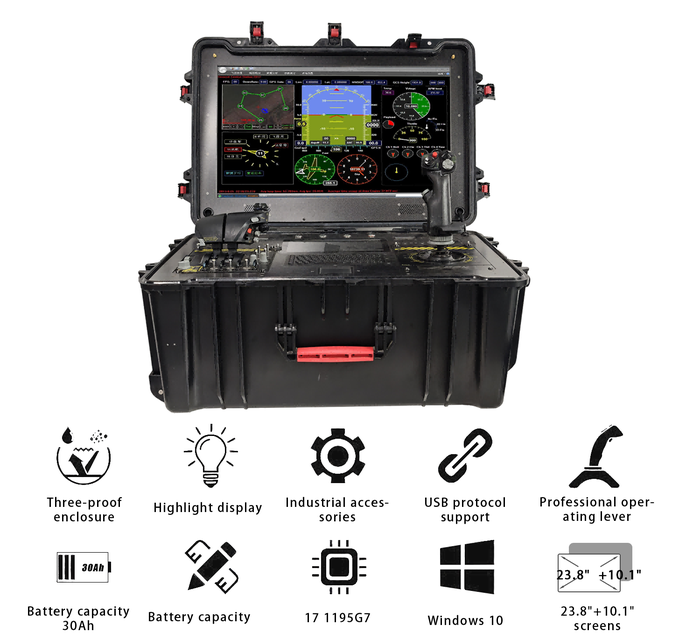

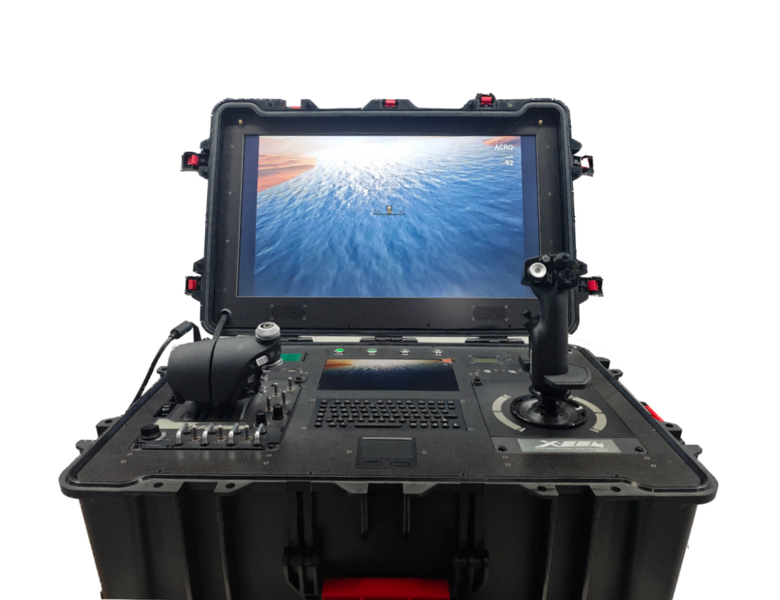

Profesyonel Taşınabilir Yer Kontrol İstasyonu

Agno Horizon AGN-HRZN-RPRO, sabit bir kontrol merkezine bağlı kalmadan profesyonel İHA operasyonlarının sahada yürütülmesini sağlayan taşınabilir bir yer kontrol istasyonudur.

Sistem; bilgisayar, ekran, uçuş kontrol kumandaları, gaz kontrol konsolu, görüntü aktarım sistemi ve haberleşme arayüzlerini tek bir gövde içerisinde bütünleştirir.

Bu entegre yapı sayesinde operasyon için gerekli temel kontrol ekipmanlarının ayrı ayrı taşınması ve kurulması ihtiyacı azaltılır.

Kapalı durumda sistem dayanıklı bir taşıma kasası şeklinde kullanılabilir. Açıldığında ise operatörün doğrudan görev yönetimine başlayabileceği kapsamlı bir kontrol konsoluna dönüşür.

---

Askeri Sınıf Dayanıklı Kasa

AGN-HRZN-RPRO, zorlu saha koşullarında kullanılmak üzere dayanıklı kompozit taşıma kasası içerisinde tasarlanmıştır.

Kasa:

• Toza karşı koruma,
• Suya karşı koruma,
• Darbelere karşı koruma,
• Taşıma sırasında ekipmanların korunması

için tasarlanmıştır.

Ürünün koruma seviyesi IP67 olarak belirtilmektedir.

Bu koruma seviyesi, kapalı kasa durumunda ürünün toz girişine karşı tamamen korunmasını ve belirli koşullarda geçici suya daldırmaya karşı korunmasını ifade eder.

Bu nedenle sistem; açık arazi, kıyı bölgeleri, zorlu hava koşulları ve operasyonel saha kullanımları için uygun bir fiziksel koruma altyapısı sunar.

---

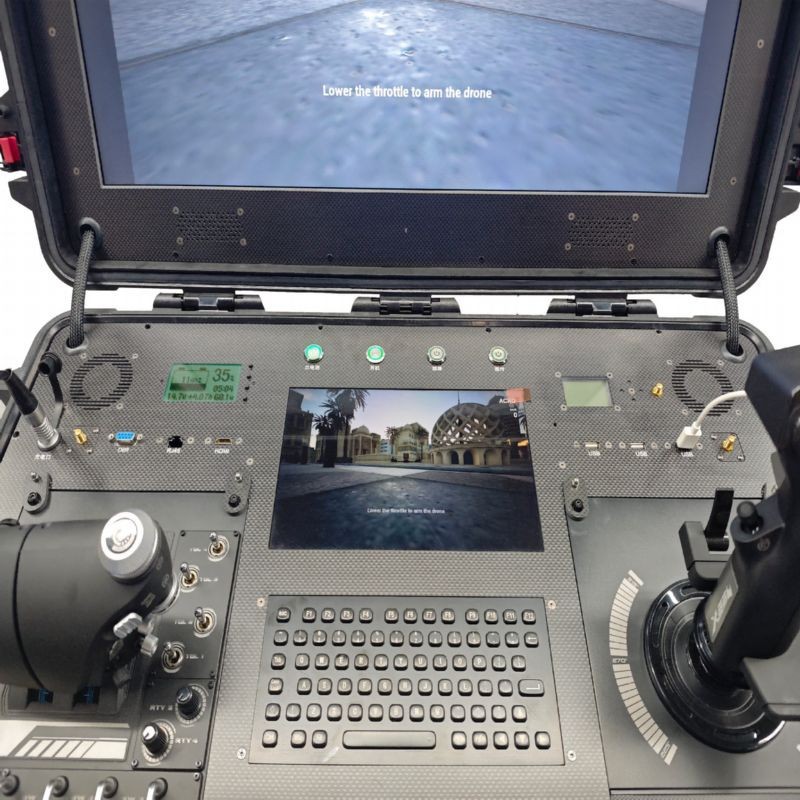

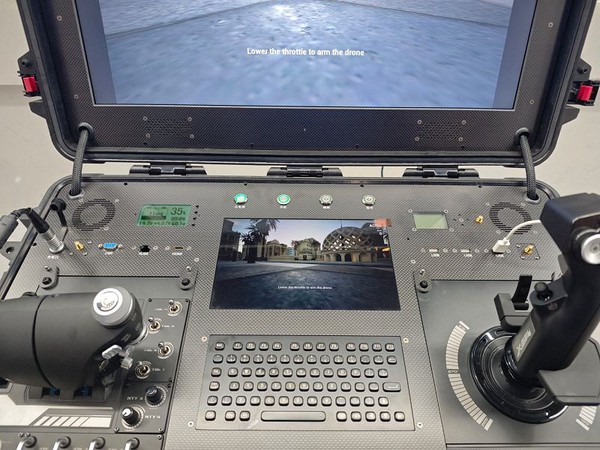

3K Karbon Fiber Operasyon Paneli

Yer kontrol istasyonunun operasyon panelinde 3K karbon fiber malzeme kullanılmaktadır.

Karbon fiber panel;

• Yüksek dayanıklılık,
• Düşük ağırlık,
• Rijit yapı,
• Profesyonel görünüm

sağlayan bir operasyon yüzeyi oluşturur.

Panel üzerinde uçuş kontrolü, güç yönetimi, haberleşme ve sistem durumunu yönetmek için çeşitli fiziksel kontrol elemanları bulunmaktadır.

---

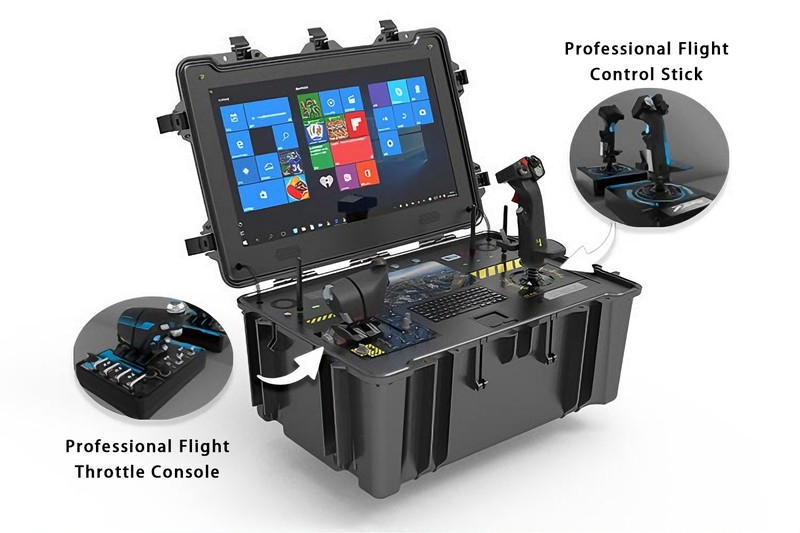

Profesyonel Simülasyon Uçuş Kontrol Sistemi

AGN-HRZN-RPRO’nun en önemli özelliklerinden biri, profesyonel simülasyon tipi fiziksel uçuş kontrol sistemidir.

Sistem iki temel kontrol bileşeninden oluşur:

• Uçuş kontrol kolu
• Gaz kontrol konsolu

Bu yapı, dokunmatik ekran üzerinden yapılan kontrole ek olarak operatöre fiziksel ve hassas uçuş kontrolü sağlar.

Özellikle uzun süreli operasyonlarda fiziksel kumandaların kullanılması, operatörün temel uçuş fonksiyonlarına hızlı şekilde erişmesini kolaylaştırır.

---

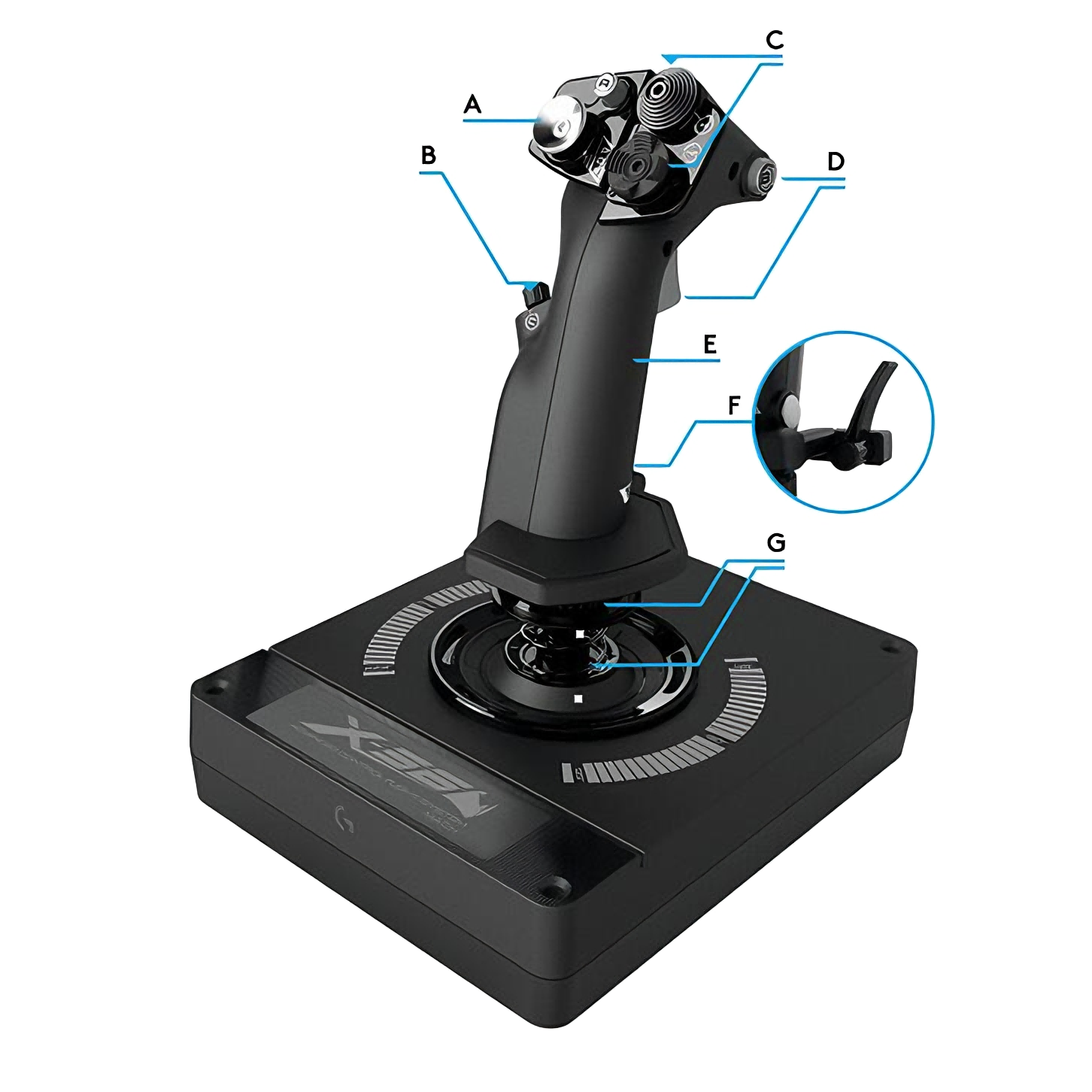

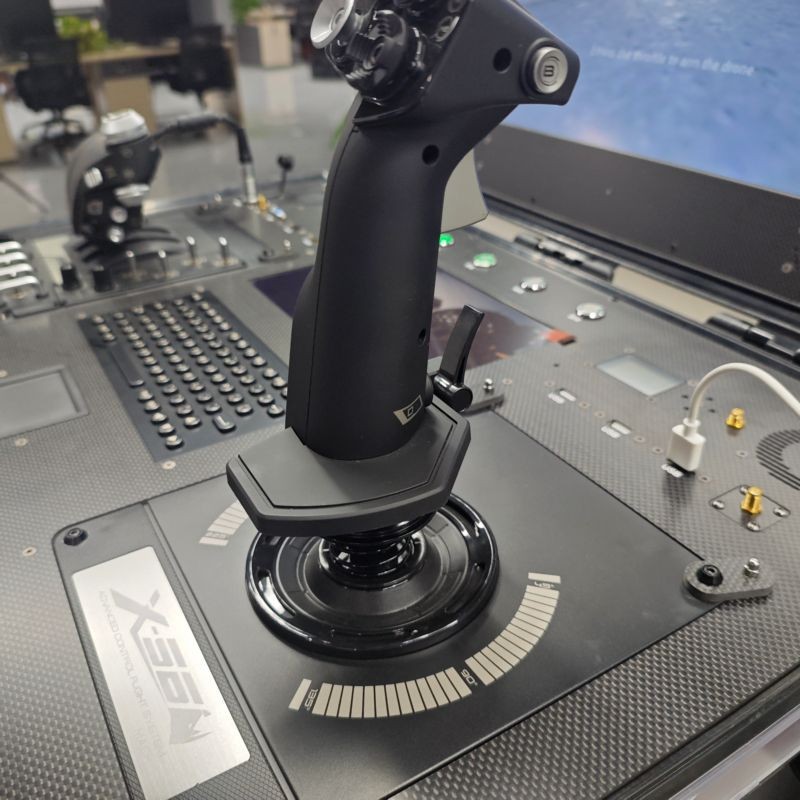

Hassas Uçuş Kontrol Kolu

Profesyonel uçuş kontrol kolu üzerinde çeşitli kontrol elemanları bulunmaktadır.

Kontrol kolunun temel bileşenleri arasında:

• Görüş değiştirme butonu,
• Mini analog joystick,
• İki adet hat switch,
• Fonksiyon anahtarları,
• Mod değiştirme kontrolü,
• Gaz tetikleyicisi,
• Üst kontrol butonları,
• X ekseni,
• Y ekseni,
• Rz ekseni,
• Pinky butonu,
• Uçuş Pinky kontrolü,
• Force Feedback yay sistemi

yer almaktadır.

X, Y ve Rz eksenleri sırasıyla pitch, roll ve yaw kontrol fonksiyonlarında kullanılabilir.

Bu yapı, operatöre gerçek uçuş kumandasına benzer fiziksel bir kontrol deneyimi sunmayı amaçlar.

---

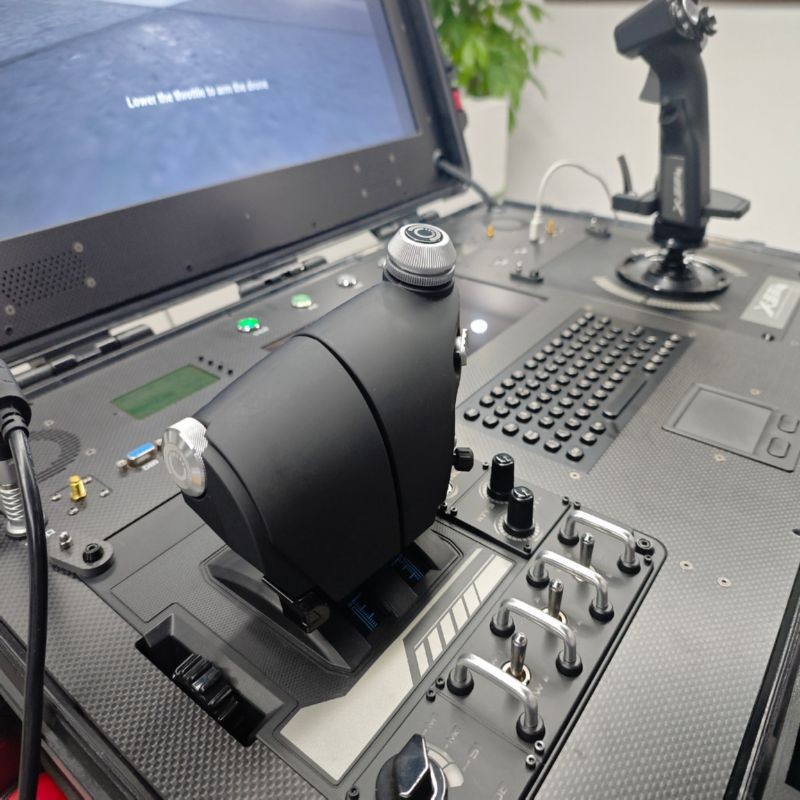

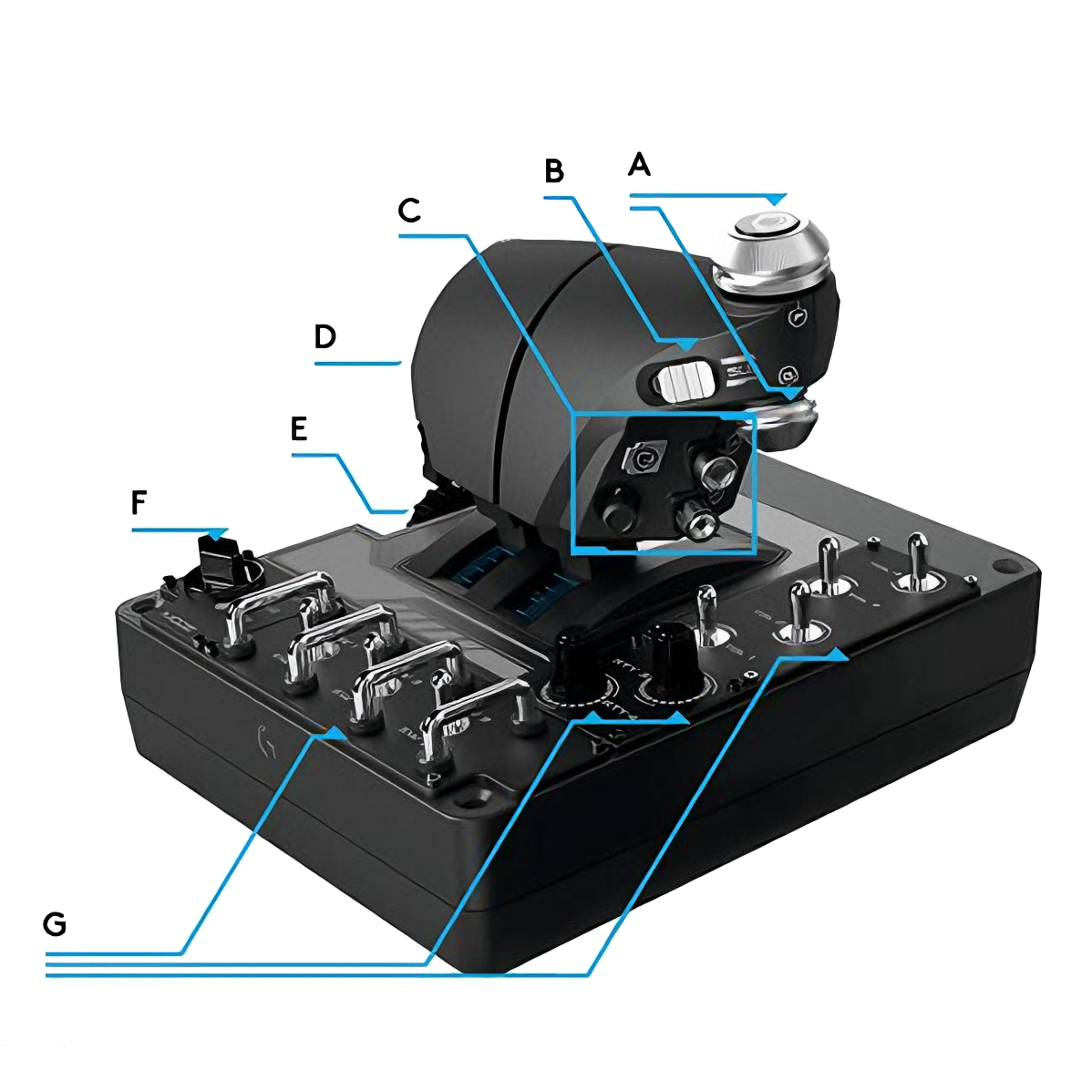

Çift Gaz Kontrol Konsolu

AGN-HRZN-RPRO içerisinde bağımsız bir gaz kontrol konsolu bulunmaktadır.

Gaz kontrol ünitesi üzerinde:

• Gaz düğmesi,
• Dahili butonlar,
• İki konumlu sürgü anahtarı,
• İki adet hat switch,
• Başparmak butonları,
• Mini analog joystick,
• Çift gaz kolu,
• Gaz kilitleme fonksiyonu,
• Gaz direnci ayarlayıcı,
• Üç konumlu mod anahtarı,
• 7 adet toggle switch,
• 2 adet rotary kontrol düğmesi

bulunmaktadır.

Bu yapı, özellikle profesyonel uçuş simülasyonu ve hassas İHA kontrol senaryolarında operatörün çok sayıda fonksiyona fiziksel olarak erişmesini sağlar.

---

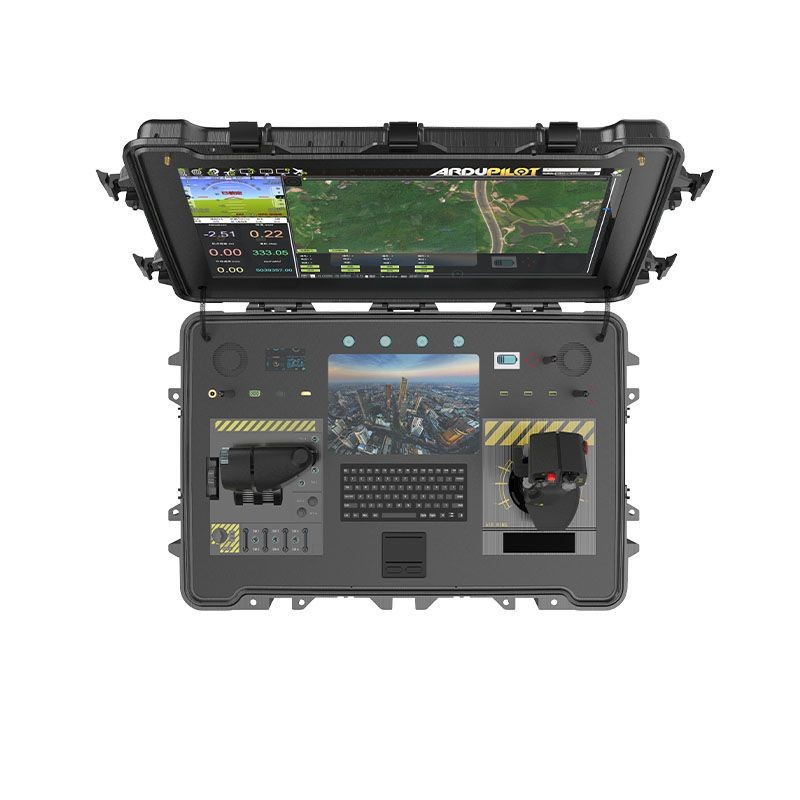

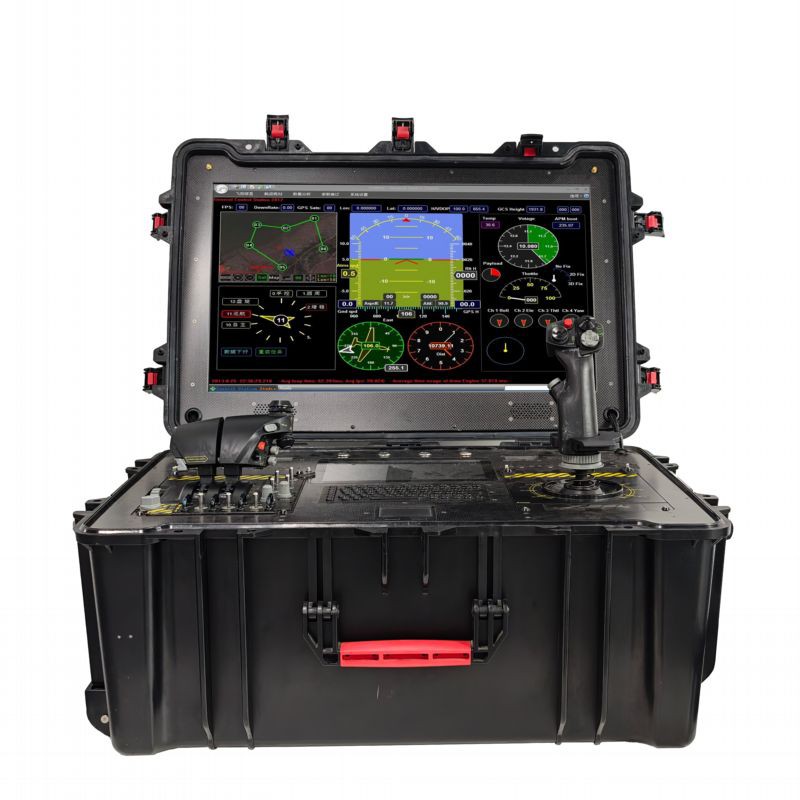

Çift Ekranlı Görüntüleme Sistemi

AGN-HRZN-RPRO, uçuş kontrolü ve görev izleme süreçlerinde çoklu görüntüleme kullanımını destekler.

Kaynak ürün özetinde ekran yapılandırması 17,3 inç + 10,1 inç olarak belirtilirken, ürün açıklamasında 23,8 inç + 10,1 inç ifadesi yer almaktadır.

Teknik tabloda ise ana ekran için 28 inç bilgisi bulunmaktadır.

Bu nedenle nihai ürün konfigürasyonunda ekran boyutunun sipariş/configuration aşamasında netleştirilmesi gerekir.

Sistem; iki HDMI ekran, Picture-in-Picture ve ana/yardımcı ekran geçiş fonksiyonlarını destekler.

Bu sayede operatör aynı anda:

• Uçuş verilerini,
• Harita ve görev bilgilerini,
• Canlı görüntüyü,
• Telemetri verilerini

farklı görüntüleme alanlarında takip edebilir.

---

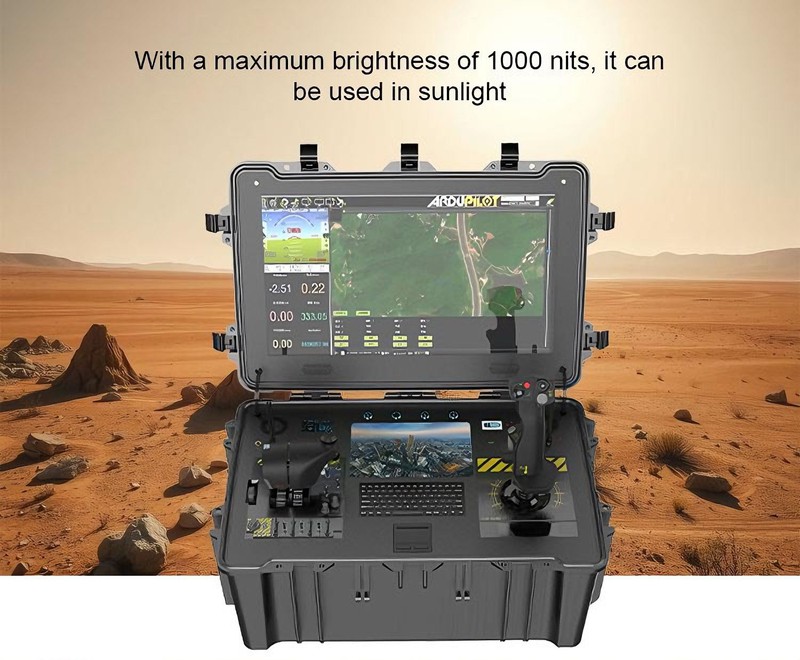

Ultra Yüksek Parlaklıklı Ekran

Ana ekran teknik parametrelerinde maksimum parlaklık değeri 1040 nit olarak belirtilmektedir.

Bu yüksek parlaklık seviyesi, ekranın dış ortam ve yoğun aydınlatma koşullarında kullanılabilmesini destekler.

Ekran özellikleri arasında:

• LED arka aydınlatma,
• 1080p Full HD desteği,
• HDMI / VGA / AV / DP girişleri,
• %100 sRGB renk standardı

yer almaktadır.

---

Entegre Endüstriyel Bilgisayar

AGN-HRZN-RPRO, uçuş kontrol yazılımları, telemetri uygulamaları, görev yönetimi ve görüntü işleme süreçleri için entegre bilgisayar altyapısına sahiptir.

Kaynak teknik bilgilerinde bilgisayar sistemi:

• Intel i5-5500U işlemci,
• 4 GB DDR4 2133 MHz RAM,
• 128 GB SSD,
• Intel 100 / Q170 chipset

ile tanımlanmaktadır.

Bilgisayar üzerinde:

• HDMI çıkışı,
• USB 2.0,
• 2 × harici USB 3.0,
• DisplayPort,
• RJ45,
• Ses bağlantısı

bulunmaktadır.

---

Gigabit Ethernet Bağlantısı

Yer kontrol istasyonu, kablolu ağ bağlantısı için Intel I219LM Gigabit Ethernet ağ kartını kullanmaktadır.

Gigabit Ethernet bağlantısı;

• Yerel ağ bağlantısı,
• Veri aktarımı,
• Harici ağ ekipmanlarının bağlanması,
• Operasyonel sistemlerin entegrasyonu

için kullanılabilir.

---

Geniş Haberleşme ve Genişletme Arayüzleri

AGN-HRZN-RPRO, farklı uçuş kontrol, görüntü aktarımı ve haberleşme sistemleriyle entegrasyon için geniş bir fiziksel bağlantı altyapısı sunmaktadır.

Desteklenen bağlantılar:

• USB,
• HDMI,
• SDI,
• AV,
• PPM,
• RJ45,
• VGA,
• RS232,
• DC

şeklindedir.

Bu yapı, sistemin farklı İHA platformlarına ve özel görev ekipmanlarına göre yapılandırılmasına olanak sağlar.

---

Anten ve Haberleşme Altyapısı

AGN-HRZN-RPRO, harici haberleşme ve veri aktarım sistemlerinin entegrasyonu için çoklu anten bağlantılarına sahiptir.

Üst panelde:

4 × SMA

bağlantısı bulunurken, alt panelde:

3 × SMA + 2 × TNC

bağlantısı bulunmaktadır.

Bu bağlantılar;

• Görüntü aktarım sistemleri,
• Telemetri sistemleri,
• Veri linkleri,
• Uzun menzilli haberleşme sistemleri

gibi farklı RF bileşenlerinin sisteme entegre edilmesini destekler.

---

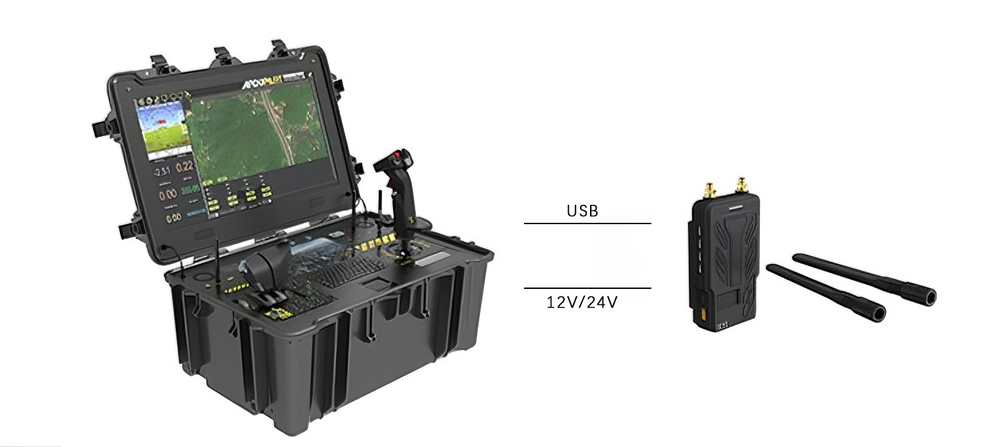

Uzun Menzilli Görüntü ve Veri Aktarımı

AGN-HRZN-RPRO, yer kontrol istasyonu ile İHA arasındaki görüntü ve veri iletişimini destekleyen entegre haberleşme altyapısına sahiptir.

Kaynak teknik parametrelerinde:

HD Görüntü Aktarımı: 10 km’ye kadar, 1080p desteği

Veri Aktarımı: 900+

olarak belirtilmektedir.

Gerçek haberleşme mesafesi; kullanılan frekans, anten yapısı, RF güç seviyesi, arazi koşulları, elektromanyetik ortam, görüş hattı ve kullanılan haberleşme modülüne bağlı olarak değişebilir.

---

2.4 GHz ve 433 MHz Kumanda Frekansları

Sistemin uzaktan kontrol altyapısı için kaynak teknik bilgilerinde:

• 2.4 GHz
• 433 MHz

frekansları belirtilmektedir.

Belirtilen sinyal menzilleri:

şeklindedir.

Bu değerler ideal haberleşme koşullarındaki teknik değerlerdir. Gerçek saha menzili; anten, güç, arazi, görüş hattı, elektromanyetik girişim ve yerel mevzuata göre değişebilir.

---

Yüksek Güçlü Veri Aktarım Sistemi

Kaynak teknik özelliklerinde verici gücü:

600 mW – 2 W

aralığında belirtilmektedir.

Bu yapı, uzun mesafeli veri ve görüntü aktarım gereksinimlerine göre haberleşme altyapısının yapılandırılmasını destekler.

---

Sistem Durumu ve Güç Kontrolü

AGN-HRZN-RPRO üzerinde farklı sistem bileşenlerini bağımsız şekilde kontrol etmeye yönelik fiziksel anahtarlar bulunmaktadır.

Kontrol edilen temel sistemler:

• Ana güç,
• Bilgisayar sistemi,
• Görüntü/veri aktarım sistemi,
• Uzaktan kontrol sistemi

olarak belirtilmektedir.

Bu yapı sayesinde operatör, görev sırasında farklı alt sistemlerin güç durumunu fiziksel kontrol panelinden yönetebilir.

---

Endüstriyel Soğutma Sistemi

Sistem içerisinde endüstriyel soğutma fanı bulunmaktadır.

Aktif soğutma altyapısı;

• İşlemci,
• Elektronik kontrol bileşenleri,
• Haberleşme ekipmanları,
• Görüntü sistemleri

gibi bileşenlerin uzun süreli kullanım sırasında çalışma sıcaklıklarının kontrol edilmesine yardımcı olur.

---

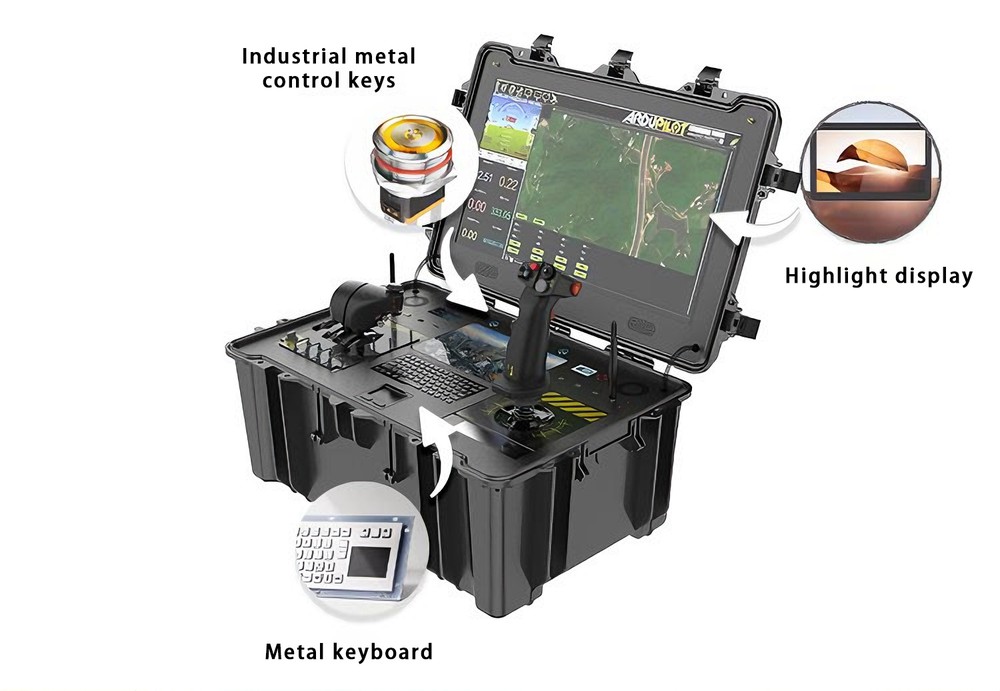

Su Geçirmez Metal Kontrol Anahtarları

Operasyon panelinde suya karşı dayanıklı metal kontrol elemanları bulunmaktadır.

Bu yapı, saha kullanımında fiziksel kontrol bileşenlerinin dayanıklılığını artırmaya ve operatörün kritik fonksiyonlara hızlı erişimini sağlamaya yardımcı olur.

---

Entegre Gösterge Sistemi

Yer kontrol istasyonunda çeşitli sistem bileşenlerinin çalışma durumunu göstermek amacıyla durum gösterge ışıkları bulunmaktadır.

Bu göstergeler;

• Güç durumu,
• Bilgisayar durumu,
• Haberleşme sistemi,
• Sistem aktivitesi

gibi operasyonel durumların hızlı şekilde takip edilmesine yardımcı olur.

---

Taşınabilir ve Hızlı Kurulum Yapısı

AGN-HRZN-RPRO, operasyon bölgesine taşınabilen ve açıldığında doğrudan kullanılabilen bir yer kontrol istasyonu olarak tasarlanmıştır.

Kapalı durumda:

• Koruyucu taşıma kasası,
• Entegre çekme kolu,
• Kompakt taşıma yapısı

sunmaktadır.

Açıldığında ise ekranlar, fiziksel uçuş kumandaları ve kontrol paneli operatörün kullanımına sunulur.

Bu tasarım, sabit kontrol merkezi gerektirmeden farklı saha noktalarında operasyon yapılmasını kolaylaştırır.

---

Zorlu Saha Koşullarına Uygunluk

AGN-HRZN-RPRO’nun IP67 korumalı taşıma kasası, ürünün zorlu saha koşullarında kullanılmasını destekler.

Üretici açıklamasında sistemin özellikle:

• Çöl ortamları,
• Ormanlık bölgeler,
• Kıyı bölgeleri,
• Zorlu arazi koşulları

gibi ortamlarda kullanılabilecek şekilde tasarlandığı belirtilmektedir.

Bu nedenle sistem, sabit altyapının bulunmadığı profesyonel saha operasyonları için uygun bir taşınabilir kontrol platformu olarak konumlandırılabilir.

---

Askeri ve Profesyonel İHA Operasyonları

AGN-HRZN-RPRO; uçuş kontrol, görüntü aktarımı ve telemetri sistemlerini tek bir operasyon platformunda birleştirmesi sayesinde profesyonel insansız hava aracı görevleri için kullanılabilir.

Sistem özellikle:

• Saha gözetleme,
• Keşif,
• İHA uçuş kontrolü,
• Uzaktan operasyon,
• Görüntü aktarımı,
• Telemetri izleme,
• Uzun menzilli görevler

gibi operasyonlarda kullanılabilecek şekilde yapılandırılabilir.

---

Kullanım Alanları

İHA Yer Kontrol Operasyonları

İnsansız hava araçlarının uçuş, görev, telemetri ve görüntü aktarım süreçlerinin merkezi olarak yönetilmesinde kullanılabilir.

Keşif ve Gözlem

Uzak bölgelerden gelen canlı görüntülerin ve uçuş bilgilerinin aynı operasyon merkezi üzerinden takip edilmesini destekler.

Güvenlik ve Saha Gözetleme

Uzun süreli hava gözetleme ve saha izleme görevlerinde taşınabilir komuta-kontrol platformu olarak kullanılabilir.

Kritik Altyapı Denetimi

Enerji hatları, endüstriyel tesisler, ulaşım altyapıları ve geniş saha alanlarının İHA’larla denetlenmesinde kullanılabilir.

Arama ve Kurtarma

Saha ekiplerinin bulunduğu operasyon bölgelerinde İHA görevlerinin yönetilmesi ve canlı görüntülerin takip edilmesi için kullanılabilir.

Uzun Menzilli İHA Görevleri

Uzun menzilli veri ve görüntü aktarım altyapısıyla donatılabilmesi sayesinde geniş operasyon alanlarına yönelik görevlerde kullanılabilir.

Profesyonel Uçuş Simülasyonu

Fiziksel simülasyon uçuş kolu ve gaz konsolu sayesinde profesyonel eğitim, test ve simülasyon senaryolarında da kullanılabilir.

---

Ürün Teknik Özellikleri

---

Teknik Konfigürasyon Notu

Kaynak ürün sayfasında bazı teknik değerler birbiriyle tutarlı değildir. Özellikle ekran boyutu konusunda farklı bölümlerde 17,3 + 10,1 inç, 23,8 + 10,1 inç ve teknik tabloda 28 inç ana ekran bilgileri yer almaktadır. Ayrıca ürün özetinde 17,3 + 10,1 inç ekran belirtilirken teknik tabloda 28 inç ana ekran tanımlanmıştır.

Bu nedenle AGN-HRZN-RPRO ürün sayfasında ekran boyutunu kesinleştirmeden önce gerçek ürün konfigürasyonunun doğrulanması gerekir.

Aynı şekilde kaynakta 25 kg toplam ağırlık ve 3 saate kadar çalışma süresi belirtilmektedir; bunlar ürünün verilen konfigürasyonuna ait teknik değerler olarak ele alınmıştır.

---

Agno Horizon AGN-HRZN-RPRO

Agno Horizon AGN-HRZN-RPRO, profesyonel insansız hava aracı operasyonları için uçuş kontrolü, görev yönetimi, telemetri, görüntü aktarımı ve fiziksel operatör kontrolünü tek bir taşınabilir platformda birleştiren gelişmiş bir yer kontrol istasyonu ve mobil komuta-kontrol çözümüdür.

IP67 korumalı dayanıklı taşıma kasası, 3K karbon fiber operasyon paneli, profesyonel simülasyon tipi uçuş kumandaları, çift ekranlı görüntüleme sistemi, endüstriyel bilgisayar altyapısı ve geniş haberleşme arayüzleri sayesinde AGN-HRZN-RPRO; İHA operasyonları, keşif ve gözetleme, kritik altyapı denetimi, saha operasyonları, arama-kurtarma ve profesyonel uçuş simülasyonu gibi farklı kullanım senaryolarına uyarlanabilir.

Yüksek parlaklıklı ekran, fiziksel uçuş kontrol sistemi ve entegre görüntü/veri aktarım altyapısı sayesinde operatöre tek merkezden kapsamlı görev yönetimi ve gerçek zamanlı operasyon takibi imkânı sunar.
