Açıklama

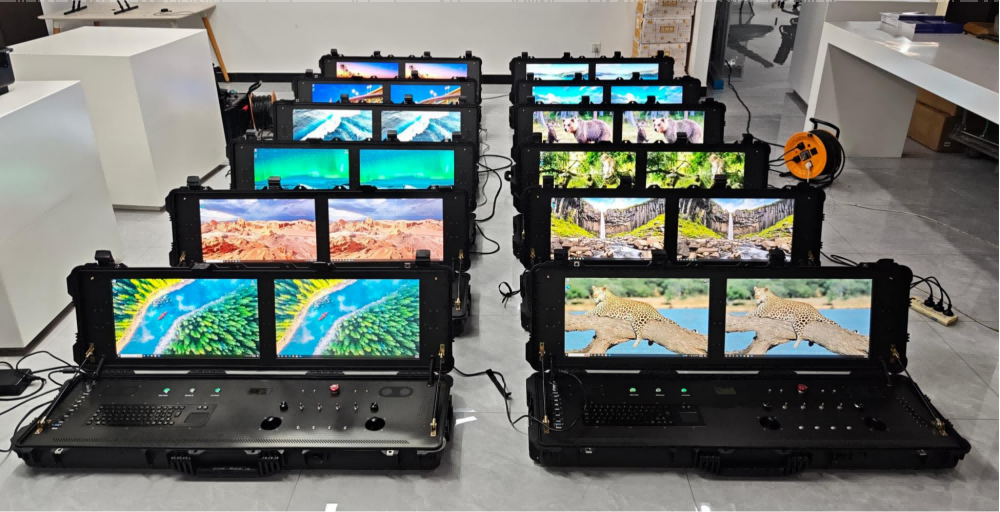

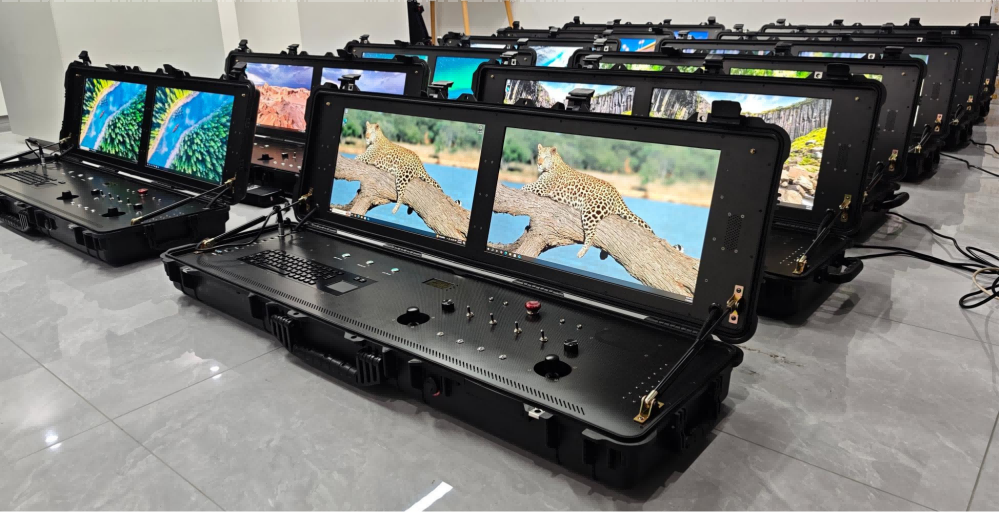

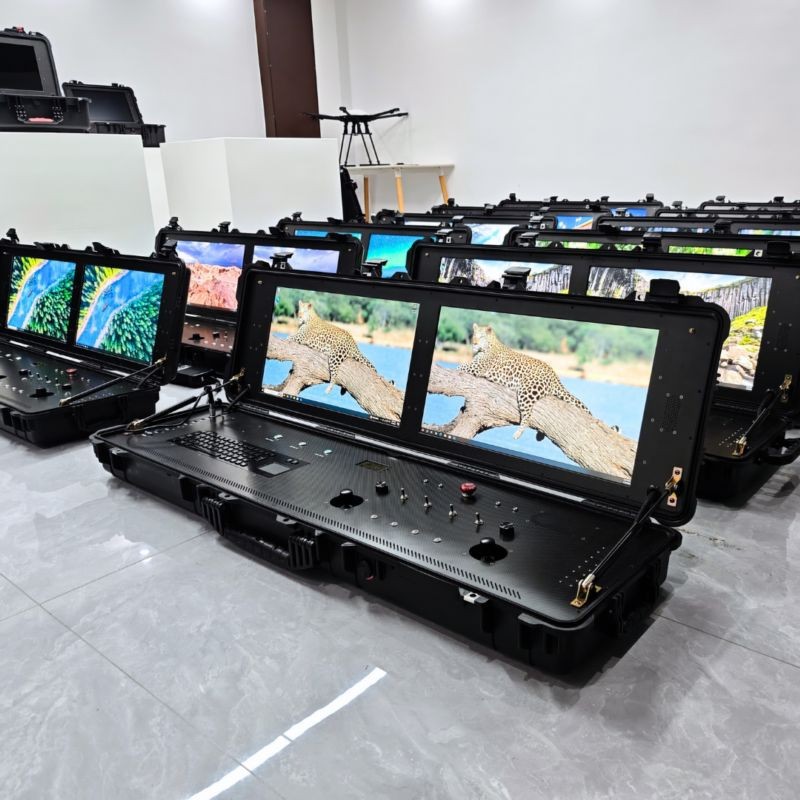

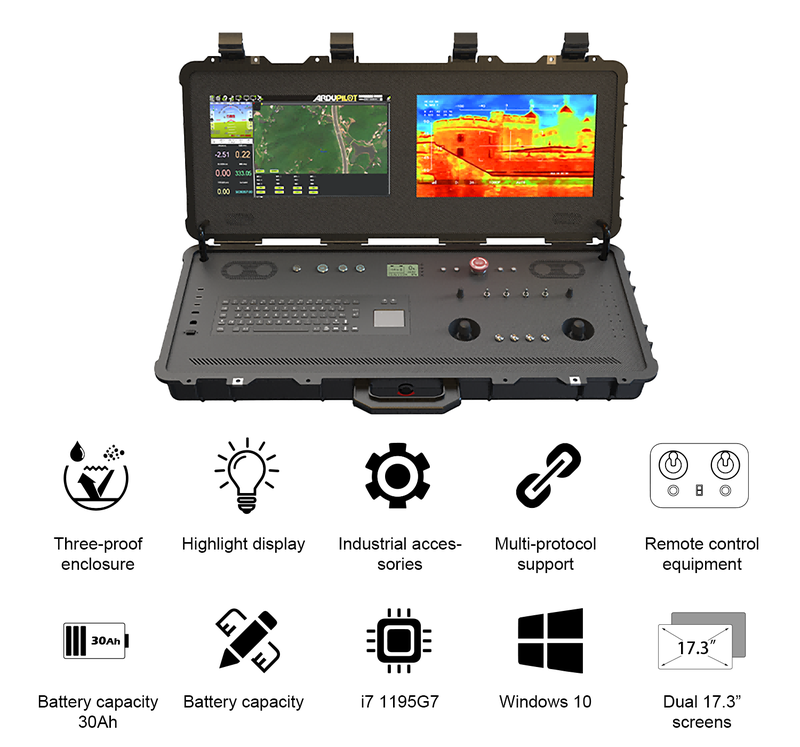

Çift Ekranlı Profesyonel Operasyon Merkezi

Agno Horizon AGN-HRZN-RFC, profesyonel İHA operasyonlarında farklı görevlerin aynı anda yönetilebilmesi için çift ekranlı bir yer kontrol istasyonu mimarisine sahiptir.

Çift ekran yapısı sayesinde operasyonel bilgiler birbirinden ayrılarak daha düzenli bir çalışma ortamı oluşturulabilir.

Örneğin:

• Birinci ekran üzerinden uçuş durumu,
• İHA uçuş parametreleri,
• Uçuş rotası,
• Görev planlama verileri,
• Telemetri bilgileri

takip edilebilir.

İkinci ekran ise:

• Yüksek çözünürlüklü canlı video,
• Kamera görüntüleri,
• Görünür ışık görüntüleri,
• Kızılötesi görüntüler,
• Faydalı yük verileri

için kullanılabilir.

Bu yapı, operatörün uçuş kontrolü ile görüntü takibini birbirinden bağımsız olarak eş zamanlı gerçekleştirmesine yardımcı olur.

---

Yüksek Parlaklıklı Dış Ortam Ekranları

Agno Horizon AGN-HRZN-RFC, açık hava ve saha operasyonlarında kullanılmak üzere yüksek parlaklıklı endüstriyel ekran altyapısına sahiptir.

Teknik yapılandırmaya göre sistemde iki adet dış ortam kullanımına uygun yüksek parlaklıklı endüstriyel ekran bulunur.

Ekran altyapısı:

• Çift ekranlı görüntüleme,
• Yüksek parlaklık,
• LED arka aydınlatma,
• Dış ortam kullanımı,
• Endüstriyel sınıf görüntüleme

özelliklerini destekler.

Teknik yapılandırmada ekran parlaklığı 1000 nit seviyesine kadar ulaşmaktadır.

Bu yüksek parlaklık seviyesi, özellikle güneş ışığının yoğun olduğu dış ortam operasyonlarında görüntülerin daha rahat takip edilmesine yardımcı olur.

---

Gerçek Zamanlı Uçuş ve Görev Takibi

Agno Horizon AGN-HRZN-RFC, İHA operasyonlarının gerçek zamanlı olarak izlenmesi ve yönetilmesi için profesyonel bir kontrol ortamı sunar.

Uygun uçuş kontrol ve haberleşme sistemleriyle entegre edildiğinde operatörler;

• İHA uçuş durumunu,
• Uçuş parametrelerini,
• Uçuş rotasını,
• Konum verilerini,
• Telemetri bilgilerini,
• Görev durumunu

anlık olarak takip edebilir.

Çift ekran mimarisi sayesinde uçuş verileri ve görüntü verileri aynı anda izlenebilir.

Bu yapı, özellikle uzun süreli ve karmaşık saha görevlerinde operatörün operasyonel farkındalığını artırmaya yardımcı olur.

---

HD Video ve Faydalı Yük Görüntüleme

Yer kontrol istasyonunun ikinci ekranı, insansız hava aracından gelen görüntülerin takip edilmesi için kullanılabilir.

Uygun görüntü aktarım sistemleriyle birlikte;

• Yüksek çözünürlüklü video,
• Görünür ışık kamera görüntüleri,
• Kızılötesi görüntüler,
• Faydalı yük kamera verileri

eş zamanlı olarak görüntülenebilir.

Bu yapı özellikle;

• Altyapı denetimi,
• Güvenlik ve gözetleme,
• Saha keşfi,
• Enerji tesislerinin incelenmesi,
• Uzak bölge operasyonları

gibi görevlerde görüntü verilerinin operasyon merkezi üzerinden takip edilmesini destekler.

---

Hassas Hall Effect Joystick Kontrol Sistemi

Agno Horizon AGN-HRZN-RFC, hassas uçuş ve sistem kontrolü için Hall Effect joystick teknolojisine sahiptir.

Hall Effect tabanlı kontrol mekanizması, profesyonel insansız sistem operasyonlarında hassas kontrol ihtiyacını karşılamak üzere kullanılabilir.

Joystick sistemi;

• Hassas yön kontrolü,
• Kararlı kontrol hareketleri,
• Duyarlı operasyon yönetimi,
• Uçuş kontrolü,
• Faydalı yük veya gimbal yönetimi

gibi görevlerde kullanılabilir.

Fiziksel kontrol sistemleri, dokunmatik arayüzlere ek olarak operatöre doğrudan ve ergonomik bir kontrol imkânı sağlar.

---

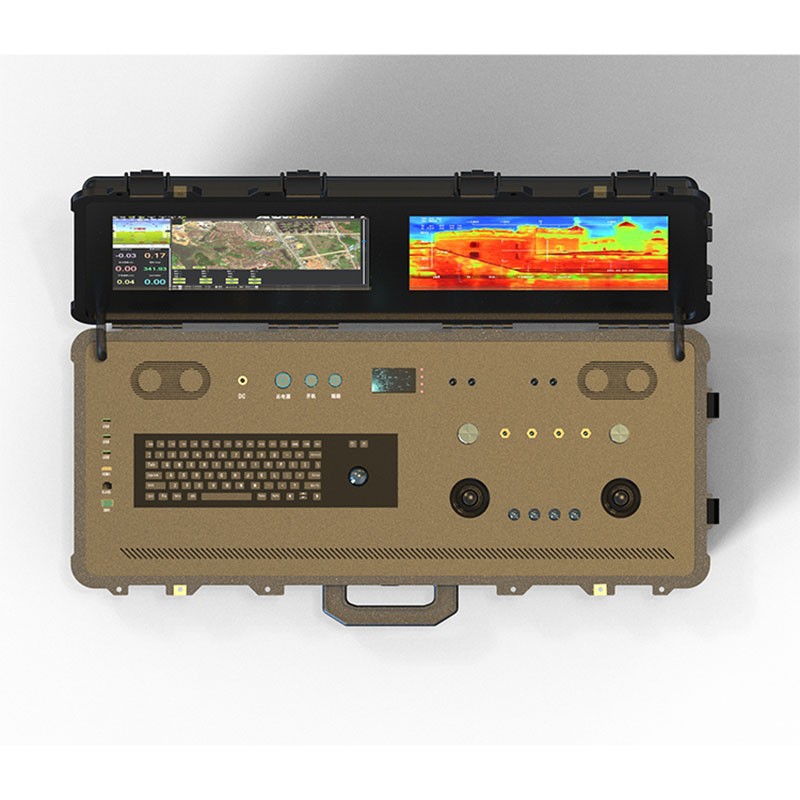

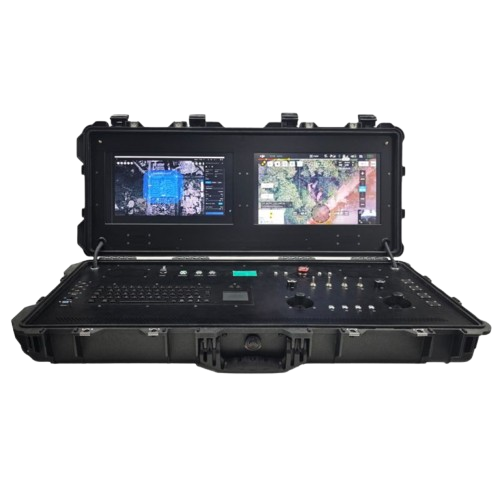

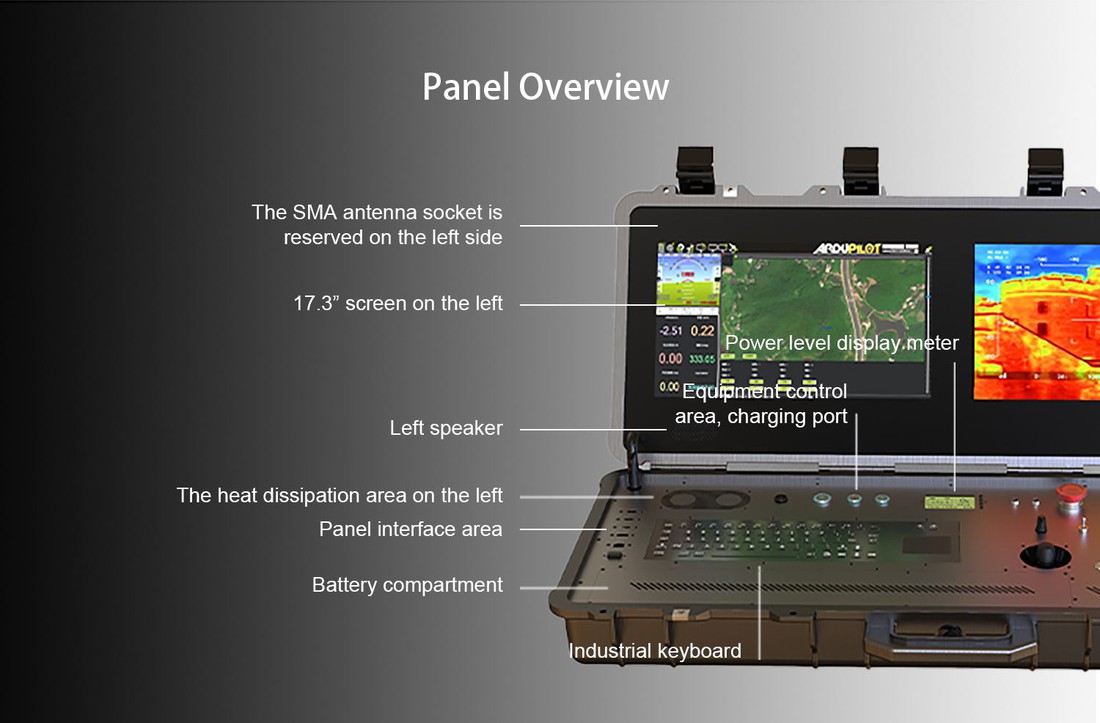

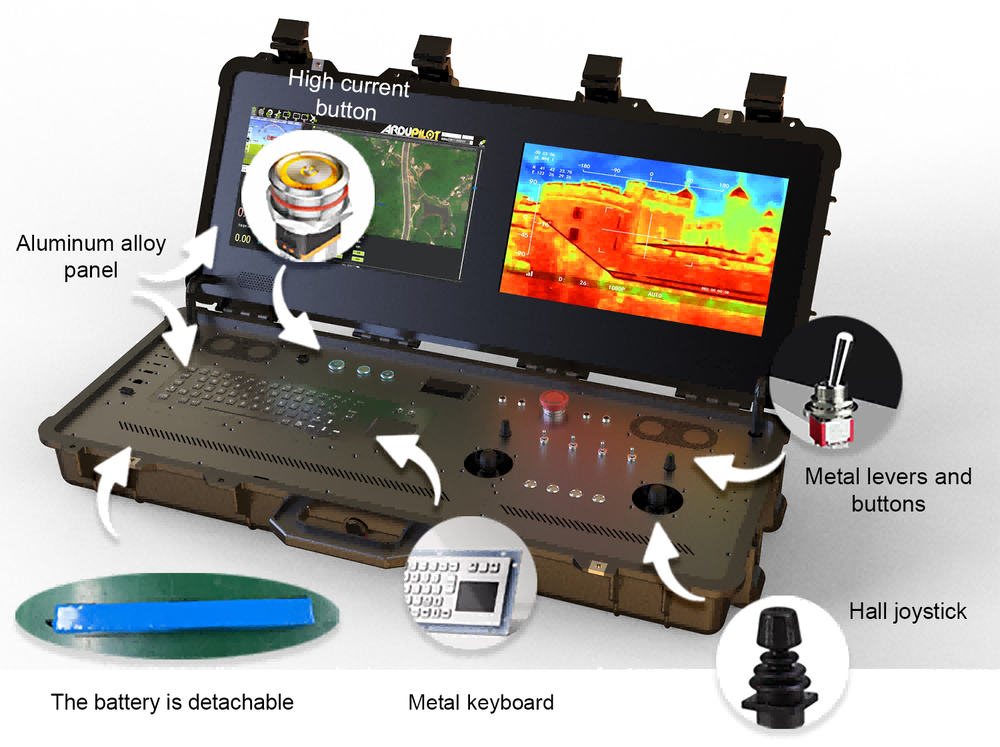

Endüstriyel Kontrol Paneli

Agno Horizon AGN-HRZN-RFC, profesyonel saha görevleri için çeşitli fiziksel kontrol ekipmanlarıyla donatılmıştır.

Sistemde;

• Hall Effect joystick,
• Fiziksel kontrol butonu,
• Açma-kapama anahtarları,
• Güvenlik anahtarı,
• Çok yönlü hat switch kontrol elemanları,
• Mod seçim anahtarı

bulunmaktadır.

Bu fiziksel kontrol ekipmanları, görev sırasında sık kullanılan fonksiyonlara hızlı erişim sağlamaya yardımcı olur.

Operasyonel ihtiyaçlara göre farklı kontrol fonksiyonları doğrudan fiziksel panel üzerinden yönetilebilir.

---

Endüstriyel Su Geçirmez Metal Klavye

Agno Horizon AGN-HRZN-RFC, saha ve dış ortam kullanımı için dayanıklı bir kontrol altyapısına sahiptir.

Endüstriyel kullanım için tasarlanan fiziksel kontrol ekipmanları ve suya karşı dayanıklı metal kontrol bileşenleri, zorlu operasyon koşullarında kullanım için güçlü bir yapı sunar.

Bu yapı özellikle:

• Uzun süreli saha görevleri,
• Dış ortam operasyonları,
• Arazi çalışmaları,
• Endüstriyel denetimler,
• Mobil görevler

için uygundur.

---

Geniş Veri Bağlantısı ve Entegrasyon Altyapısı

Agno Horizon AGN-HRZN-RFC, farklı haberleşme ve insansız sistem bileşenlerinin entegre edilmesine olanak sağlayan geniş bir bağlantı altyapısına sahiptir.

Sistem üzerinde farklı yapılandırmalarda;

• USB,
• HDMI,
• SDI,
• AV,
• PPM,
• RJ45,
• VGA,
• RS232,
• DC

arayüzleri bulunur.

Bu geniş bağlantı yapısı sayesinde yer kontrol istasyonu;

• Uçuş kontrol sistemleri,
• Görüntü aktarım ekipmanları,
• Veri linkleri,
• Kamera sistemleri,
• Gimbal sistemleri,
• Harici ağ cihazları,
• Endüstriyel çevre birimleri

ile entegre edilebilir.

---

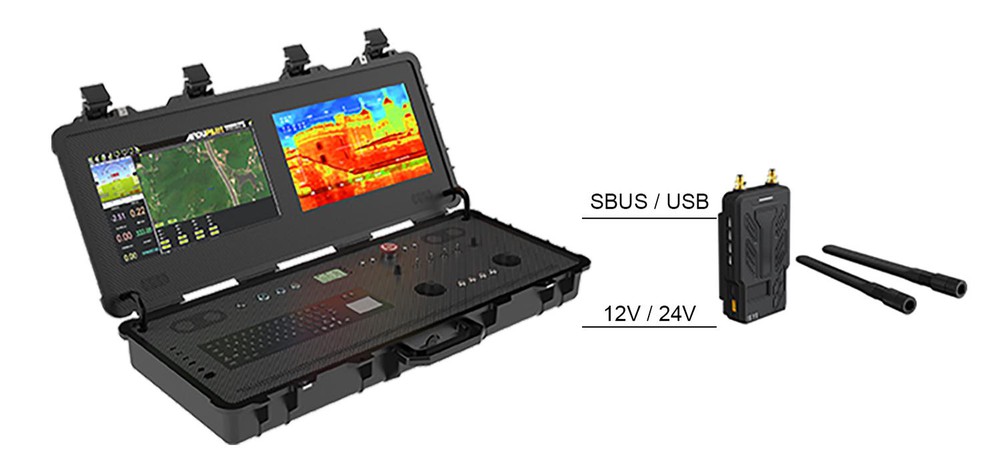

Çift SBUS ve USB Haberleşme Desteği

Agno Horizon AGN-HRZN-RFC, standart olarak çift SBUS ve USB haberleşme altyapısını destekler.

Bu yapı, uygun sistem yapılandırmalarıyla farklı uçuş kontrolörleri ve insansız sistem bileşenleriyle iletişim kurulmasına yardımcı olur.

Desteklenen temel haberleşme altyapısı:

• Çift SBUS,
• USB

protokollerini içerir.

Bu sayede sistem;

• Uçuş kontrol sistemleri,
• Gimbal faydalı yükleri,
• Görüntü aktarım cihazları,
• Profesyonel İHA bileşenleri

ile entegre edilebilir.

---

Dahili Veri Linki Kurulum Arayüzü

Yer kontrol istasyonu, haberleşme ve veri aktarım sistemlerinin entegre edilmesini destekleyen dahili kurulum altyapısına sahiptir.

Bu yapı sayesinde görev gereksinimlerine uygun;

• Veri linkleri,
• Görüntü aktarım sistemleri,
• Uzun menzilli haberleşme modülleri

sisteme entegre edilebilir.

Entegre haberleşme altyapısı, farklı profesyonel İHA ve insansız sistem projelerine göre yapılandırılabilir.

---

Geniş Anten Bağlantı Altyapısı

Agno Horizon AGN-HRZN-RFC, farklı haberleşme sistemlerinin kullanılabilmesi için geniş anten bağlantı seçeneklerine sahiptir.

Sistem üzerinde:

• Üst panelde 5 adet SMA bağlantısı,
• Alt panelde 3 adet SMA bağlantısı,
• 2 adet TNC bağlantısı

bulunmaktadır.

Bu geniş anten altyapısı, farklı haberleşme ve görüntü aktarım sistemlerinin yer kontrol istasyonuna entegre edilmesini destekler.

Rezerv anten bağlantı alanları sayesinde sistem, farklı operasyon ve haberleşme ihtiyaçlarına göre genişletilebilir.

---

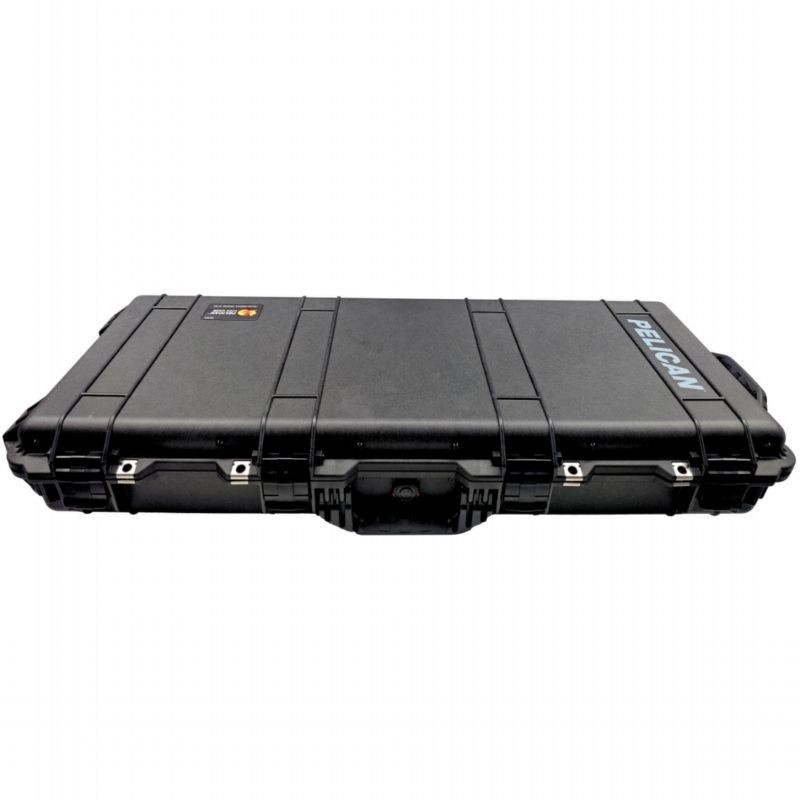

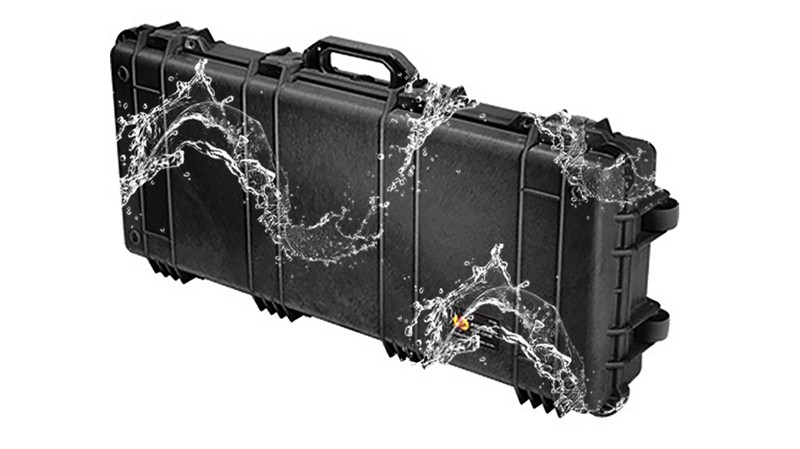

IP67 Seviyesinde Dayanıklı Taşınabilir Gövde

Agno Horizon AGN-HRZN-RFC, zorlu saha koşullarında kullanılmak üzere dayanıklı bir taşıma ve koruma gövdesine sahiptir.

Gövde yapısı:

• Toza karşı koruma,
• Suya karşı koruma,
• Darbelere karşı dayanıklılık,
• Taşımaya uygun yapı

sunmaktadır.

Teknik yapılandırmada sistemin koruma seviyesi IP67 olarak belirtilmektedir.

Bu yapı, hassas elektronik ve kontrol bileşenlerinin zorlu dış ortam koşullarına karşı korunmasına yardımcı olur.

---

Toza, Suya ve Darbelere Karşı Koruma

Agno Horizon AGN-HRZN-RFC’nin kapak ve gövde tasarımı, saha operasyonlarında kullanılmak üzere koruyucu bir yapı sunar.

Entegre koruyucu kapak sistemi;

• Toz,
• Su,
• Darbe

gibi dış etkenlere karşı koruma sağlamayı destekler.

Yer kontrol istasyonunun kapalı durumda güvenli şekilde taşınabilmesi ve ekipmanların dış ortam koşullarından korunması hedeflenmiştir.

Bu özellik, özellikle uzak bölgelerde gerçekleştirilen uzun süreli görevlerde sistemin taşınması ve korunması açısından önemli avantaj sağlar.

---

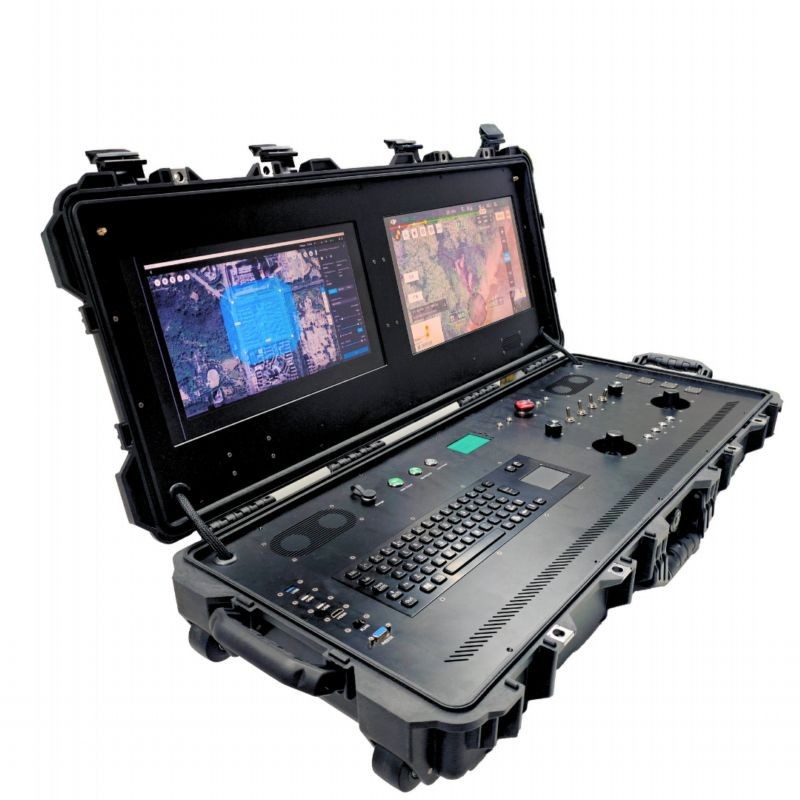

Hızlı Açılış ve Operasyona Hazır Tasarım

Agno Horizon AGN-HRZN-RFC, saha görevlerinde hızlı kurulum için taşınabilir entegre bir yapı sunar.

Sistem açıldığında gerekli ekran, kontrol ve bilgisayar bileşenleri tek bir operasyon merkezi içerisinde kullanılabilir.

Kapalı durumda ise sistem;

• Taşıma,
• Koruma,
• Mobil kullanım

amacıyla kompakt bir gövde yapısında tutulabilir.

Dahili taşıma kolu ve taşınabilir tasarım, sistemin farklı operasyon bölgelerine kolay şekilde ulaştırılmasına yardımcı olur.

---

Endüstriyel Bilgisayar Altyapısı

Agno Horizon AGN-HRZN-RFC, görev yazılımlarının ve operasyon uygulamalarının çalıştırılması için endüstriyel bilgisayar altyapısına sahiptir.

Teknik yapılandırmada sistemde:

• Intel i5-5500U işlemci,
• 4 GB DDR4 2133 MHz bellek,
• 128 GB SSD depolama

bulunmaktadır.

Endüstriyel bilgisayar altyapısı; uçuş kontrolü, telemetri takibi, görev yönetimi ve görüntüleme uygulamalarının çalıştırılması için yapılandırılmıştır.

---

Entegre Ağ ve Kablosuz Bağlantı

Sistem, kablolu ve kablosuz ağ bağlantılarını destekleyen bir haberleşme altyapısına sahiptir.

Teknik yapılandırmada:

• Gigabit Ethernet bağlantısı,
• Çift bant kablosuz ağ bağlantısı

bulunmaktadır.

Bu altyapı sayesinde yer kontrol istasyonu, uygun ağ sistemleriyle birlikte operasyonel veri ve iletişim altyapılarına bağlanabilir.

---

Çoklu Görüntü Giriş ve Çıkış Desteği

Agno Horizon AGN-HRZN-RFC, farklı görüntü sistemleriyle çalışabilmek için çeşitli görüntü bağlantılarını destekler.

Desteklenen bağlantılar arasında:

• HDMI,
• VGA,
• AV,
• DisplayPort

bulunur.

Çift ekran altyapısı sayesinde görüntüleme sistemi;

• Ana ekran,
• Yardımcı ekran,
• Picture-in-Picture görüntüleme,
• Ana ve yardımcı ekran geçişi

gibi operasyon modlarını destekleyebilir.

---

Gelişmiş Güç ve Batarya Yönetimi

Agno Horizon AGN-HRZN-RFC, saha operasyonlarında enerji kullanımını yönetmek için entegre batarya ve güç yönetim sistemine sahiptir.

Sistem üzerinde:

• Gerilim bilgisi,
• Akım bilgisi,
• Kalan batarya kapasitesi,
• Güç tüketimi

gibi enerji verileri görüntülenebilir.

Güç yönetim sistemi, çeşitli elektriksel koruma mekanizmalarıyla desteklenmektedir.

---

Çok Katmanlı Batarya Koruması

Yer kontrol istasyonunun enerji altyapısı, sistem güvenliğini destekleyen çeşitli koruma fonksiyonlarına sahiptir.

Desteklenen koruma özellikleri:

• Aşırı akım koruması,
• Aşırı gerilim koruması,
• Düşük gerilim koruması,
• Aşırı kapasite koruması,
• Aşırı güç koruması,
• Aşırı şarj koruması,
• Aşırı sıcaklık koruması.

Bu yapı, batarya ve elektronik bileşenlerin daha kontrollü şekilde çalışmasına yardımcı olur.

---

4 Saate Kadar Batarya Çalışma Süresi

Agno Horizon AGN-HRZN-RFC, dahili batarya altyapısıyla saha operasyonlarında bağımsız kullanım imkânı sunar.

Belirtilen batarya çalışma süresi:

4 saate kadar

olarak yapılandırılmıştır.

Gerçek çalışma süresi;

• Ekran parlaklığı,
• Aktif haberleşme ekipmanları,
• Görüntü aktarımı,
• İşlemci kullanımı,
• Bağlı harici cihazlar

gibi operasyonel koşullara bağlı olarak değişebilir.

---

Endüstriyel Soğutma Sistemi

Agno Horizon AGN-HRZN-RFC, uzun süreli operasyonlarda sistem bileşenlerinin çalışma sıcaklığının kontrol edilmesine yardımcı olan endüstriyel soğutma fanına sahiptir.

Bölgesel ısı yönetimi ve aktif soğutma sistemi, sistemin yoğun operasyon koşullarında daha kararlı çalışmasını destekler.

---

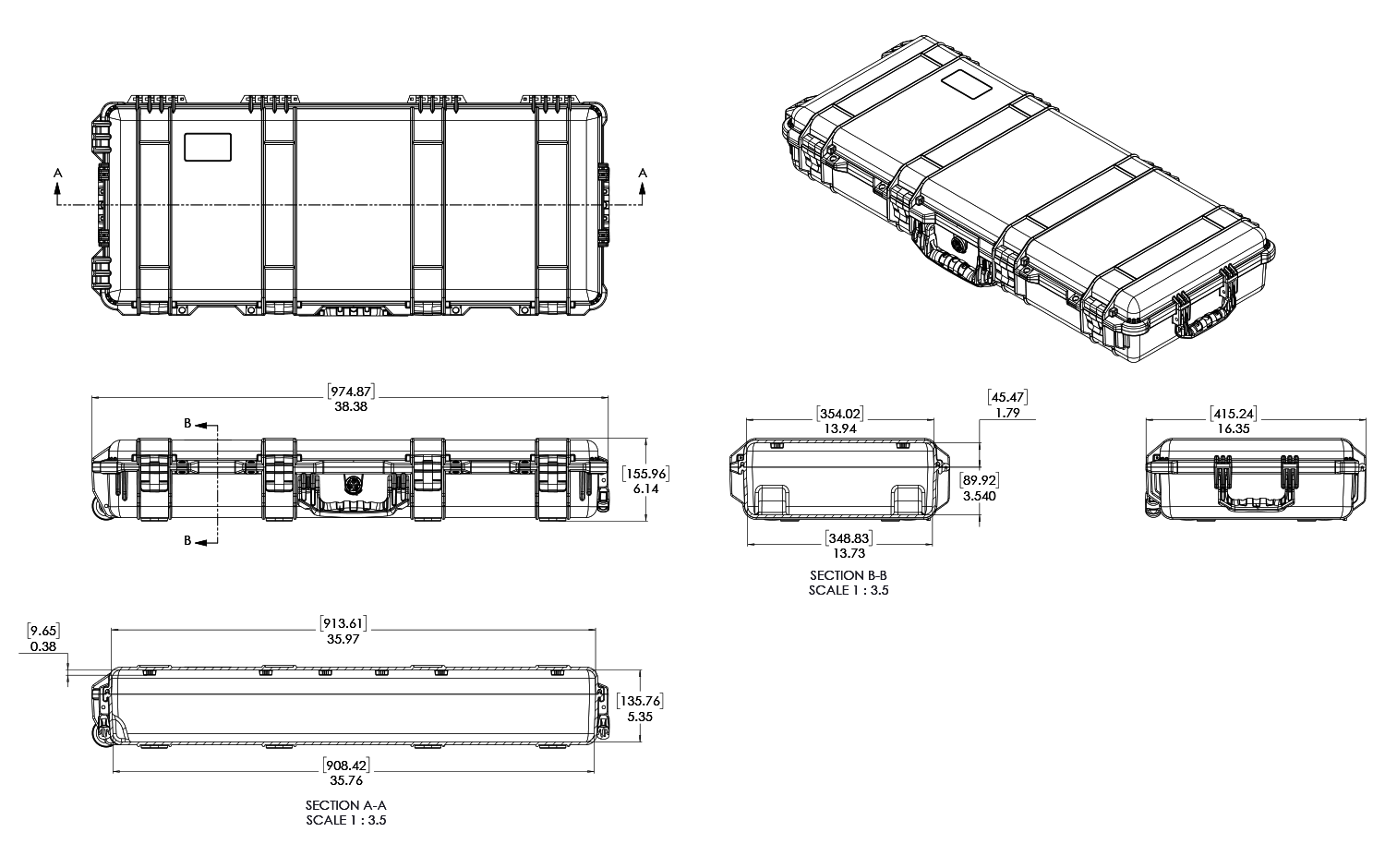

Dayanıklı Kompozit Taşıma Gövdesi

Sistemin dış taşıma gövdesi, dayanıklı kompozit malzemeden üretilmiştir.

Gövde malzemesi:

Polipropilen kompozit malzeme

olarak belirtilmektedir.

Farklı operasyon ihtiyaçlarına göre gövde renk seçenekleri:

• Mat siyah,
• Askerî yeşil,
• Kahverengi

olarak yapılandırılabilir.

---

Karbon Fiber Operasyon Paneli

Agno Horizon AGN-HRZN-RFC’nin operasyon panelinde yüksek dayanıklılığa sahip karbon fiber malzeme kullanılmaktadır.

Teknik yapılandırmaya göre panel:

3K karbon fiber

malzemeden üretilmiştir.

Bu yapı, sistemin taşınabilirliğini desteklerken aynı zamanda profesyonel ve dayanıklı bir operasyon yüzeyi sunar.

---

Kullanım Alanları

Agno Horizon AGN-HRZN-RFC, taşınabilir ve dayanıklı yapısıyla farklı profesyonel insansız sistem operasyonlarında kullanılabilir.

VTOL İHA Operasyonları

VTOL insansız hava araçlarının uçuş kontrolü, rota planlama ve görev yönetimi süreçlerinde kullanılabilir.

Çift ekran yapısı sayesinde uçuş rotası ve kamera görüntüleri farklı ekranlarda eş zamanlı olarak takip edilebilir.

---

Keşif ve Gözlem Operasyonları

Uzak bölgelerin havadan incelenmesi ve keşif görevlerinin gerçekleştirilmesinde taşınabilir bir komuta merkezi olarak kullanılabilir.

Canlı görüntü ve uçuş verilerinin aynı anda takip edilmesini destekler.

---

Güvenlik ve Gözetleme

Güvenlik amaçlı İHA operasyonlarında;

• Canlı kamera görüntüleri,
• Uçuş rotası,
• Sistem verileri

merkezi olarak izlenebilir.

---

Enerji ve Altyapı Denetimi

Enerji hatları, tesisler ve kritik altyapıların insansız hava araçlarıyla incelenmesine yönelik saha görevlerinde kullanılabilir.

Yüksek parlaklıklı ekran yapısı, dış ortam operasyonlarında görüntü verilerinin takip edilmesini destekler.

---

Devriye ve Saha Kontrolü

Geniş alanların havadan izlenmesi ve düzenli devriye görevlerinin gerçekleştirilmesi için kullanılabilir.

---

Acil Durum Operasyonları

Taşınabilir yapısı sayesinde sabit bir komuta merkezinin bulunmadığı acil durum ve saha operasyonlarında hızlı şekilde kullanılabilir.

---

Uzun Menzilli İHA Operasyonları

Geniş anten bağlantı seçenekleri ve veri linki entegrasyon altyapısı sayesinde uzun mesafeli insansız sistem operasyonlarına uygun şekilde yapılandırılabilir.

---

Ürün Teknik Özellikleri

---

Önemli Teknik Not

Ürün kaynak bilgilerinde ekran boyutu ve toplam ağırlıkla ilgili farklı teknik değerler bulunmaktadır. Bu nedenle nihai ürün sayfasında kullanılacak teknik konfigürasyonun, Agno Horizon ürün yapılandırmasına göre netleştirilmesi önerilir.

Kaynak sayfadaki ürün tanıtımında:

• 2 × 17,3 inç ekran
• 16 kg ağırlık

bilgileri yer alırken, teknik parametreler tablosunda:

• 2 × 20 inç ekran
• 7,8 kg toplam ağırlık

bilgileri bulunmaktadır.

---

Agno Horizon AGN-HRZN-RFC, çift ekranlı profesyonel mimarisi, yüksek parlaklıklı dış ortam ekranları, hassas Hall Effect joystick kontrolü, geniş haberleşme ve anten altyapısı, IP67 koruma seviyesine sahip taşınabilir gövdesi ve endüstriyel bilgisayar yapısıyla profesyonel İHA yer kontrol istasyonu ve mobil görev yönetim çözümü olarak tasarlanmıştır.

Uçuş kontrolü, rota planlama, gerçek zamanlı telemetri, HD video izleme ve faydalı yük görüntülerinin aynı anda yönetilmesini destekleyen AGN-HRZN-RFC; VTOL İHA operasyonları, keşif, güvenlik, enerji ve altyapı denetimi, saha görevleri ve uzun menzilli insansız sistem operasyonları için güçlü ve özelleştirilebilir bir kontrol platformu sunar.
