Açıklama

HD Video ve Çift Yönlü Veri Aktarımı

AGN-HRZN-VSK Serisi, yüksek çözünürlüklü video iletimi ile çift yönlü veri haberleşmesini aynı sistem içerisinde bir araya getirir.

Bu yapı sayesinde:

• Canlı HD video görüntüleri,
• Telemetri verileri,
• Uçuş verileri,
• Kontrol sinyalleri,
• Sensör bilgileri,
• Görev verileri

hava ve yer sistemleri arasında iletilebilir.

Çift yönlü veri aktarımı, yalnızca görüntünün hava aracından yere gönderilmesini değil, aynı zamanda kontrol ve veri komutlarının karşılıklı olarak aktarılmasını destekler.

Bu nedenle sistem, profesyonel insansız sistemlerin uzun mesafeli haberleşme altyapısında temel iletişim bileşeni olarak kullanılabilir.

30 Km’den 300 Km’ye Kadar Uzun Menzilli İletişim

AGN-HRZN-VSK Serisi, farklı görev mesafelerine yönelik beş temel model sunar.

Ürün ailesindeki modeller:

• AGN-HRZN-VSK030 – 30 km
• AGN-HRZN-VSK050 – 50 km
• AGN-HRZN-VSK100 – 100 km
• AGN-HRZN-VSK200 – 200 km
• AGN-HRZN-VSK300 – 300 km

şeklindedir.

Belirtilen mesafeler, uygun sistem yapılandırması ve görüş hattı koşulları için tanımlanan hava-yer iletişim mesafeleridir.

Farklı güç ve haberleşme seçenekleri sayesinde kısa, orta ve çok uzun menzilli İHA operasyonları için uygun bir konfigürasyon seçilebilir.

Kısa Menzilli Operasyonlar İçin Kompakt Çözümler

AGN-HRZN-VSK030 ve AGN-HRZN-VSK050 modelleri, daha kompakt ve düşük ağırlıklı sistemlere ihtiyaç duyulan operasyonlar için tasarlanmıştır.

Bu modeller özellikle:

• Kentsel düşük irtifa denetimleri,
• Kısa menzilli İHA operasyonları,
• Kampüs ve tesis alanı uygulamaları,
• İnsansız kara aracı operasyonları,
• Taşınabilir kontrol sistemleri

gibi uygulamalarda kullanılabilir.

Kompakt gövde yapısı sayesinde küçük İHA’lara ve taşınabilir sistemlere daha kolay entegre edilebilir.

Orta ve Uzun Menzilli İHA Haberleşmesi

AGN-HRZN-VSK100 ve AGN-HRZN-VSK200, daha geniş görev alanlarında yüksek kapasiteli veri aktarımı gerektiren operasyonlar için geliştirilmiştir.

Bu modeller:

• Geniş alan altyapı denetimleri,
• Enerji hattı izleme,
• Uzun mesafeli saha görevleri,
• Deniz ve kıyı gözetleme,
• Bölgesel veri aktarımı

gibi operasyonlarda kullanılabilir.

Daha yüksek aktarım kapasitesi sayesinde HD video ve operasyonel verilerin aynı anda iletilmesine yönelik gelişmiş bir haberleşme altyapısı sunar.

300 Km’ye Kadar Çok Uzun Menzilli Veri Linki

AGN-HRZN-VSK300, ürün ailesinin en yüksek menzil kapasitesine sahip modelidir.

Uygun anten ve sistem yapılandırmasında 300 km’ye kadar görüş hattı iletişimi için geliştirilmiştir.

Bu model özellikle:

• Uzak bölge operasyonları,
• Uzun süreli İHA görevleri,
• Geniş alanlı veri toplama,
• Uzun menzilli keşif ve gözlem,
• Bölgeler arası veri aktarımı

gibi yüksek haberleşme kapasitesi gerektiren sistemlerde kullanılabilir.

Gelişmiş Parazit Dayanımı ve Kararlı Haberleşme

AGN-HRZN-VSK Serisi, karmaşık elektromanyetik ortamlarda daha kararlı iletişim sağlamak amacıyla gelişmiş haberleşme teknolojileriyle yapılandırılmıştır.

Sistem;

• Otomatik frekans değiştirme,
• FEC ileri hata düzeltme,
• Adaptif eşitleme,
• Yüksek verimli modülasyon ve demodülasyon

teknolojilerini destekler.

Bu yapı, çevresel parazitlerin ve sinyal bozulmalarının iletişim üzerindeki etkisini azaltmaya yardımcı olur.

Farklı operasyonel gereksinimler için uygun frekans yapılandırmalarıyla özelleştirme seçenekleri sunulabilir.

OFDM ve Çoklu Modülasyon Desteği

Sistem, gelişmiş kablosuz veri iletimi için aşağıdaki modülasyon teknolojilerini destekler:

• OFDM
• QPSK
• 16QAM
• 64QAM

Bu modülasyon seçenekleri, haberleşme ortamına ve gerekli veri kapasitesine göre sistemin yapılandırılmasına olanak sağlar.

Daha yüksek veri aktarım kapasitesi gerektiren görevlerde daha geniş kanal bant genişliği kullanılabilir.

47 Mbps’ye Kadar Veri Aktarım Kapasitesi

AGN-HRZN-VSK Serisi modeline bağlı olarak tek düğüm başına:

24 Mbps ile 47 Mbps’ye kadar

veri aktarım kapasitesi sunar.

Bu kapasite, yüksek çözünürlüklü video, telemetri ve diğer operasyonel verilerin aynı iletişim altyapısı üzerinden aktarılması için kullanılabilir.

VSK030 ve VSK050 modellerinde tek düğüm başına 24 Mbps’ye kadar, VSK100, VSK200 ve VSK300 modellerinde ise 47 Mbps’ye kadar aktarım kapasitesi bulunmaktadır.

150 ms ve Altında Düşük Gecikme

Tüm VSK Serisi modellerinde belirtilen aktarım gecikmesi:

≤150 ms

seviyesindedir.

Düşük gecikme süresi; canlı video izleme, gerçek zamanlı telemetri takibi ve uzaktan kontrol operasyonlarında daha hızlı veri geri bildirimi sağlar.

Çoklu İHA ve Sistem Ağı Desteği

AGN-HRZN-VSK Serisi, uygun ağ mimarisi içerisinde 16 düğüme kadar sistem desteği sunar.

Bu yapı sayesinde birden fazla insansız sistemin veya haberleşme noktasının aynı iletişim altyapısında yapılandırılması mümkündür.

Çoklu düğüm desteği özellikle:

• Çoklu İHA operasyonları,
• Dağıtık saha sistemleri,
• Birden fazla araçtan veri toplama,
• Geniş alan haberleşme ağları

için avantaj sağlar.

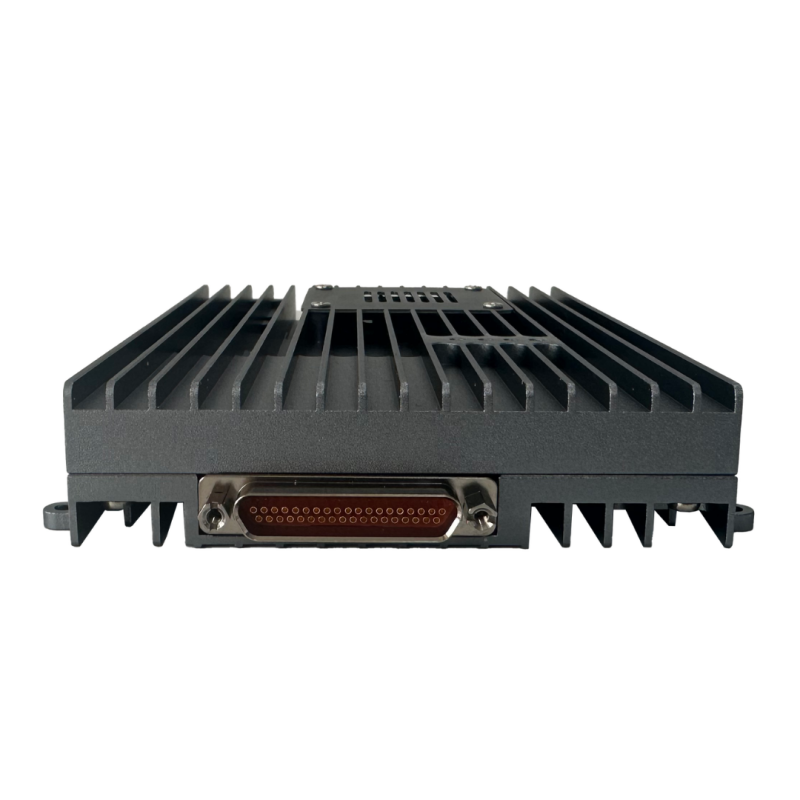

Geniş Bağlantı Arayüzleri

AGN-HRZN-VSK Serisi, farklı uçuş kontrol sistemleri ve çevre birimleriyle entegrasyon için geniş bir fiziksel arayüz yapısına sahiptir.

Standart bağlantılar:

• 1 × Ethernet
• 2 × RS232
• 2 × TTL
• 2 × S-BUS
• 1 × RS422

şeklindedir.

RS232 bağlantıları gerektiğinde TTL arayüzü olarak yapılandırılabilir.

RS422 arayüzü ise uygun yapılandırmada RS485 olarak kullanılabilir.

Bu bağlantı altyapısı sayesinde sistem; uçuş kontrol bilgisayarları, yer kontrol istasyonları, telemetri cihazları ve diğer profesyonel İHA ekipmanlarıyla entegre edilebilir.

Yönlü ve Çok Yönlü Anten Desteği

Tüm AGN-HRZN-VSK modelleri farklı operasyon ihtiyaçlarına yönelik anten sistemleriyle kullanılabilir.

Sistem:

• Yönlü antenler,
• Çok yönlü antenler

ile yapılandırılabilir.

Bu esneklik, görev mesafesi ve hareket senaryosuna göre uygun anten mimarisinin seçilmesini sağlar.

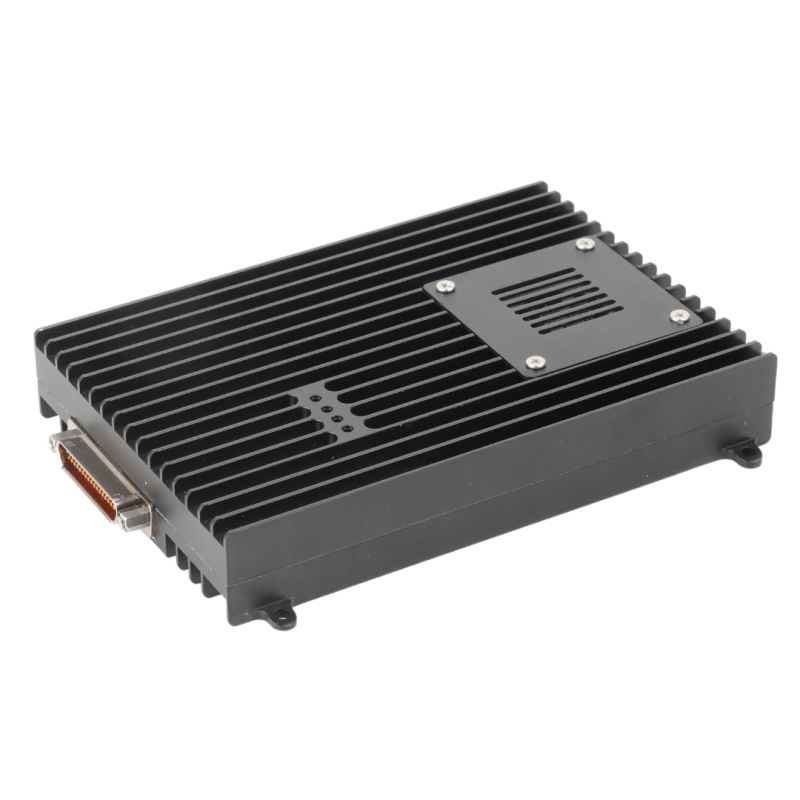

Kompakt ve Hafif Tasarım

VSK Serisi, farklı güç ve menzil gereksinimlerine göre ölçeklendirilmiş bir fiziksel yapıya sahiptir.

Düşük menzilli modeller yalnızca yaklaşık 232,5 gram ağırlığındayken, en yüksek güç ve menzil kapasitesine sahip AGN-HRZN-VSK300 yaklaşık 1026 gram ağırlığındadır.

Bu yapı, sistemin farklı boyut ve taşıma kapasitesine sahip İHA platformlarına uyarlanmasını kolaylaştırır.

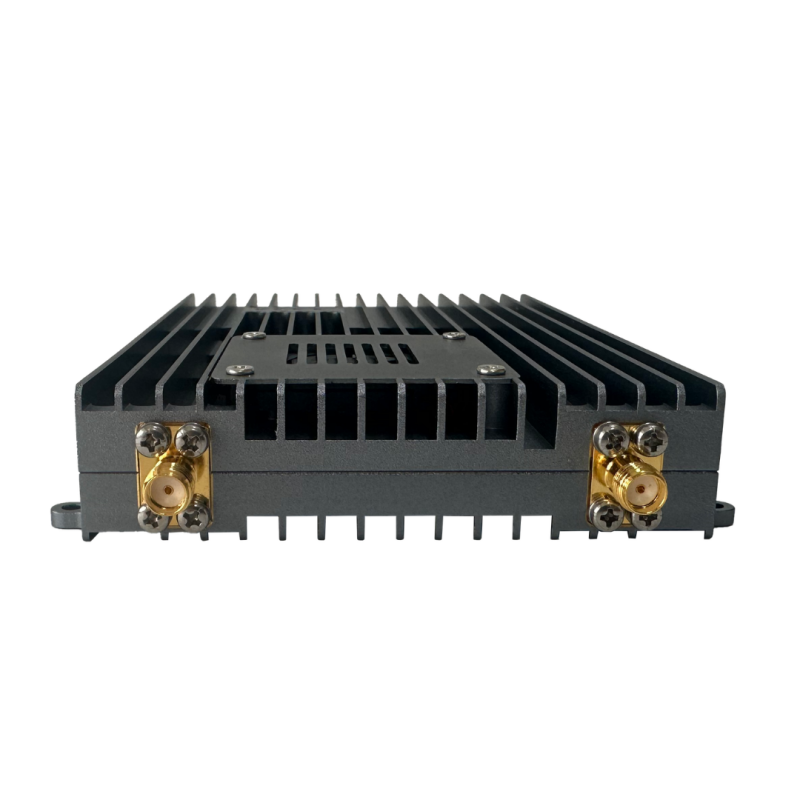

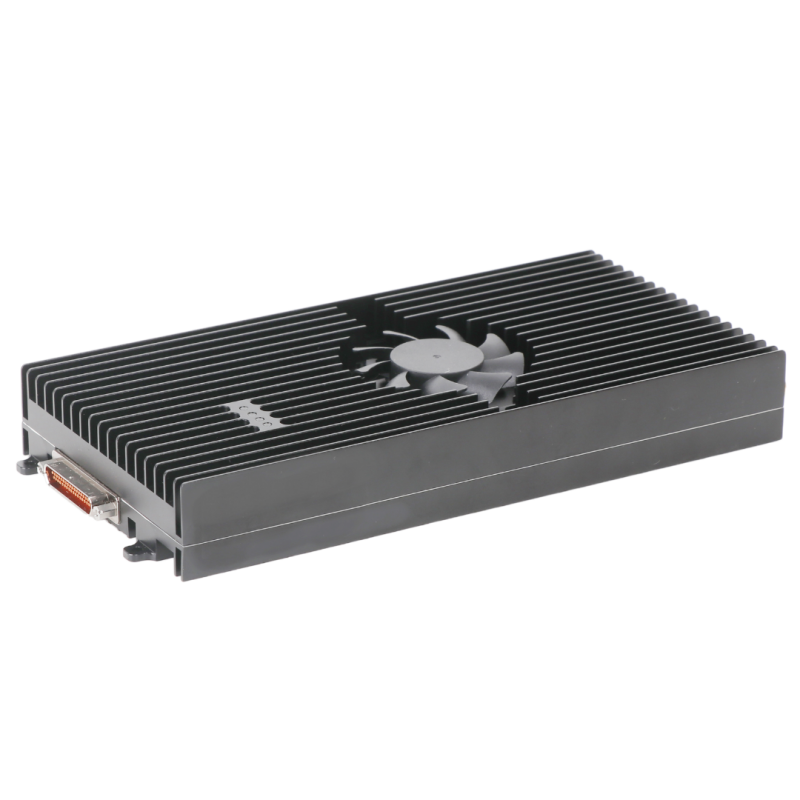

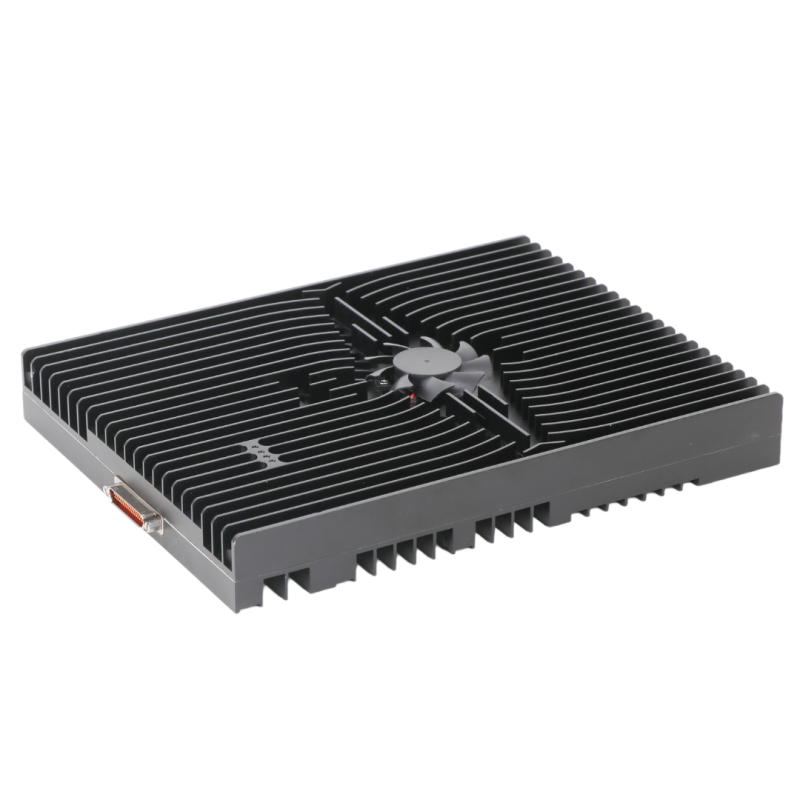

Metal Gövde ve Gelişmiş Isı Yönetimi

AGN-HRZN-VSK Serisi, ısı dağılımını destekleyen dayanıklı metal gövde yapısına sahiptir.

Bazı yüksek güçlü modellerde aktif soğutma çözümleri kullanılabilir.

Bu yapı, yüksek işlem ve haberleşme yükü altında sistem sıcaklığının kontrol edilmesine yardımcı olur.

Darbe ve Titreşim Dayanımı

Sistem, saha ve mobil platformlarda kullanıma uygun olacak şekilde darbe ve titreşim etkilerine karşı dayanıklı bir yapı sunar.

Bu özellik, özellikle:

• İHA platformları,
• Mobil araçlar,
• Arazi operasyonları,
• Yüksek irtifa uygulamaları

gibi zorlu kullanım ortamlarında önem taşır.

Geniş Sıcaklık Dayanımı

Depolama sıcaklığı:

-40°C ile +85°C

arasındadır.

Çalışma sıcaklığı:

-20°C ile +55°C

olarak belirtilmektedir.

Bu değerler, AGN-HRZN-VSK Serisinin farklı iklim ve saha koşullarında kullanılmasına yönelik endüstriyel dayanıklılık sağlar.

Hızlı Başlatma ve Web Tabanlı Yapılandırma

Sistem, belirtilen teknik özelliklere göre:

10 saniye veya daha kısa sürede başlatılabilir.

Ayarlar ve temel yapılandırmalar, web tabanlı yönetim arayüzü üzerinden gerçekleştirilebilir.

Bu yapı, saha ekiplerinin sistem yapılandırmasını merkezi bir yazılım kurulumu gerektirmeden yönetmesine olanak sağlar.

Kullanım Alanları

İnsansız Hava Araçları

AGN-HRZN-VSK Serisi, sabit kanatlı, VTOL ve çok rotorlu İHA platformlarında uzun menzilli video ve veri aktarımı için kullanılabilir.

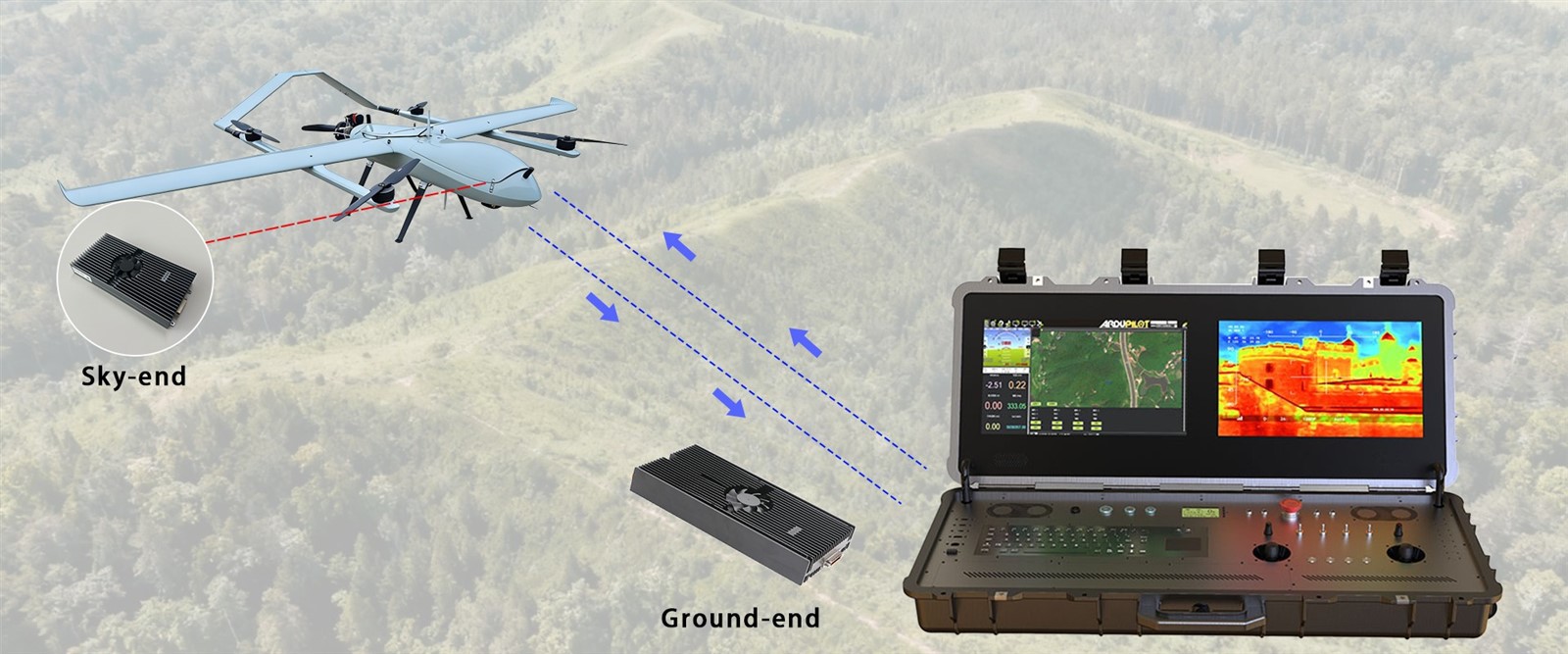

Yer Kontrol İstasyonları

Hava aracı ile yer kontrol istasyonu arasındaki canlı görüntü, telemetri ve veri haberleşmesini destekler.

Enerji ve Altyapı Denetimi

Enerji nakil hatları, boru hatları ve geniş altyapı alanlarının İHA ile denetlenmesinde uzun menzilli iletişim altyapısı olarak kullanılabilir.

Haritalama ve Ölçüm

Haritalama kameraları, LiDAR sistemleri ve diğer veri toplama yüklerinden gelen bilgilerin yer sistemine aktarılmasında kullanılabilir.

Deniz ve Kıyı Operasyonları

Uzun mesafeli kıyı ve deniz gözlem operasyonlarında uygun haberleşme altyapısının oluşturulmasına yardımcı olur.

Acil Durum ve Arama Kurtarma

Uzak bölgelerde gerçekleştirilen acil durum operasyonlarında insansız sistemlerden görüntü ve veri alınması için kullanılabilir.

İnsansız Kara Araçları

İnsansız kara araçlarında uzaktan kontrol, canlı görüntü ve telemetri aktarımı için kullanılabilir.

Endüstriyel Uzaktan Operasyonlar

Geniş alanlarda çalışan insansız ve uzaktan kontrol edilen sistemlerin merkezi iletişim altyapısında kullanılabilir.

Ürün Teknik Özellikleri

AGN-HRZN-VSK030

Özellik	Teknik Değer
Model	AGN-HRZN-VSK030
Maksimum İletişim Mesafesi	30 km
İletişim Tipi	Hava-Yer, Görüş Hattı
Çalışma Frekans Seçenekleri	635–675 MHz, 800–830 MHz, 1300–1400 MHz, 1350–1450 MHz, 1710–1785 MHz
Veri Aktarım Kapasitesi	Tek düğüm başına 24 Mbps’ye kadar
Alıcı Hassasiyeti	10 MHz: -103 dBm / 5 MHz: -104 dBm
Maksimum Düğüm Sayısı	16
Kanal Bant Genişliği	5 MHz / 10 MHz
Modülasyon	OFDM / QPSK / 16QAM / 64QAM
Aktarım Gecikmesi	≤150 ms
Başlatma Süresi	≤10 saniye
Yapılandırma	Web arayüzü
Arayüzler	1 × Ethernet, 2 × RS232, 2 × TTL, 2 × S-BUS, 1 × RS422
Besleme Gerilimi	24 V
Maksimum Akım	0,6 A
Maksimum Güç	15 W
Ağırlık	232,5 g
Boyutlar	136,5 × 96,0 × 22,9 mm
Çalışma Sıcaklığı	-20°C ~ +55°C
Depolama Sıcaklığı	-40°C ~ +85°C

AGN-HRZN-VSK050

Özellik	Teknik Değer
Model	AGN-HRZN-VSK050
Maksimum İletişim Mesafesi	50 km
İletişim Tipi	Hava-Yer, Görüş Hattı
Çalışma Frekans Seçenekleri	635–675 MHz, 800–830 MHz, 1300–1400 MHz, 1350–1450 MHz, 1710–1785 MHz
Veri Aktarım Kapasitesi	Tek düğüm başına 24 Mbps’ye kadar
Alıcı Hassasiyeti	10 MHz: -103 dBm / 5 MHz: -104 dBm
Maksimum Düğüm Sayısı	16
Kanal Bant Genişliği	5 MHz / 10 MHz
Modülasyon	OFDM / QPSK / 16QAM / 64QAM
Aktarım Gecikmesi	≤150 ms
Başlatma Süresi	≤10 saniye
Yapılandırma	Web arayüzü
Arayüzler	1 × Ethernet, 2 × RS232, 2 × TTL, 2 × S-BUS, 1 × RS422
Besleme Gerilimi	24 V
Maksimum Akım	0,6 A
Maksimum Güç	15 W
Ağırlık	232,5 g
Boyutlar	136,5 × 96,0 × 22,9 mm
Çalışma Sıcaklığı	-20°C ~ +55°C
Depolama Sıcaklığı	-40°C ~ +85°C

AGN-HRZN-VSK100

Özellik	Teknik Değer
Model	AGN-HRZN-VSK100
Maksimum İletişim Mesafesi	100 km
İletişim Tipi	Hava-Yer, Görüş Hattı
Çalışma Frekans Seçenekleri	635–675 MHz, 800–830 MHz, 1300–1400 MHz, 1350–1450 MHz, 1710–1785 MHz
Veri Aktarım Kapasitesi	Tek düğüm başına 47 Mbps’ye kadar
Alıcı Hassasiyeti	20 MHz: -99 dBm / 10 MHz: -103 dBm / 5 MHz: -104 dBm
Maksimum Düğüm Sayısı	16
Kanal Bant Genişliği	5 MHz / 10 MHz / 20 MHz
Modülasyon	OFDM / QPSK / 16QAM / 64QAM
Aktarım Gecikmesi	≤150 ms
Başlatma Süresi	≤10 saniye
Yapılandırma	Web arayüzü
Arayüzler	1 × Ethernet, 2 × RS232, 2 × TTL, 2 × S-BUS, 1 × RS422
Besleme Gerilimi	24 V
Maksimum Akım	2 A
Maksimum Güç	48 W
Ağırlık	435 g ±2
Boyutlar	192,3 × 92,0 × 25,9 mm
Çalışma Sıcaklığı	-20°C ~ +55°C
Depolama Sıcaklığı	-40°C ~ +85°C

AGN-HRZN-VSK200

Özellik	Teknik Değer
Model	AGN-HRZN-VSK200
Maksimum İletişim Mesafesi	200 km
İletişim Tipi	Hava-Yer, Görüş Hattı
Çalışma Frekans Seçenekleri	635–675 MHz, 800–830 MHz, 1300–1400 MHz, 1350–1450 MHz, 1710–1785 MHz
Veri Aktarım Kapasitesi	Tek düğüm başına 47 Mbps’ye kadar
Alıcı Hassasiyeti	20 MHz: -99 dBm / 10 MHz: -103 dBm / 5 MHz: -104 dBm
Maksimum Düğüm Sayısı	16
Kanal Bant Genişliği	5 MHz / 10 MHz / 20 MHz
Modülasyon	OFDM / QPSK / 16QAM / 64QAM
Aktarım Gecikmesi	≤150 ms
Başlatma Süresi	≤10 saniye
Yapılandırma	Web arayüzü
Arayüzler	1 × Ethernet, 2 × RS232, 2 × TTL, 2 × S-BUS, 1 × RS422
Besleme Gerilimi	24 V
Maksimum Akım	3 A
Maksimum Güç	72 W
Ağırlık	553 g ±5
Boyutlar	219,6 × 108,2 × 27,7 mm
Çalışma Sıcaklığı	-20°C ~ +55°C
Depolama Sıcaklığı	-40°C ~ +85°C

AGN-HRZN-VSK300

Özellik	Teknik Değer
Model	AGN-HRZN-VSK300
Maksimum İletişim Mesafesi	300 km
İletişim Tipi	Hava-Yer, Görüş Hattı
Çalışma Frekans Seçenekleri	635–675 MHz, 800–830 MHz, 1300–1400 MHz, 1350–1450 MHz, 1710–1785 MHz
Veri Aktarım Kapasitesi	Tek düğüm başına 47 Mbps’ye kadar
Alıcı Hassasiyeti	20 MHz: -99 dBm / 10 MHz: -103 dBm / 5 MHz: -104 dBm
Maksimum Düğüm Sayısı	16
Kanal Bant Genişliği	5 MHz / 10 MHz / 20 MHz
Modülasyon	OFDM / QPSK / 16QAM / 64QAM
Aktarım Gecikmesi	≤150 ms
Başlatma Süresi	≤10 saniye
Yapılandırma	Web arayüzü
Arayüzler	1 × Ethernet, 2 × RS232, 2 × TTL, 2 × S-BUS, 1 × RS422
Besleme Gerilimi	24 V
Maksimum Akım	7,5 A
Maksimum Güç	180 W
Ağırlık	1026 g ±5
Boyutlar	230,4 × 170,2 × 29 mm
Çalışma Sıcaklığı	-20°C ~ +55°C
Depolama Sıcaklığı	-40°C ~ +85°C

AGN-HRZN-VSK Serisi Model Karşılaştırması

Özellik	VSK030	VSK050	VSK100	VSK200	VSK300
Maksimum İletişim Mesafesi	30 km	50 km	100 km	200 km	300 km
Maksimum Veri Kapasitesi	24 Mbps	24 Mbps	47 Mbps	47 Mbps	47 Mbps
Maksimum Güç	15 W	15 W	48 W	72 W	180 W
Maksimum Akım	0,6 A	0,6 A	2 A	3 A	7,5 A
Ağırlık	232,5 g	232,5 g	435 g	553 g	1026 g
Kanal Bant Genişliği	5 / 10 MHz	5 / 10 MHz	5 / 10 / 20 MHz	5 / 10 / 20 MHz	5 / 10 / 20 MHz
Maksimum Düğüm Sayısı	16	16	16	16	16
Gecikme	≤150 ms	≤150 ms	≤150 ms	≤150 ms	≤150 ms

AGN-HRZN-VSK Serisi ile Profesyonel İHA Haberleşmesi

AGN-HRZN-VSK Serisi, profesyonel insansız sistemler için uzun menzilli HD video, telemetri ve çift yönlü veri aktarımı sağlayan modüler bir haberleşme çözümüdür.

30 km’den 300 km’ye kadar farklı menzil seçenekleri, 47 Mbps’ye kadar veri aktarım kapasitesi, 16 düğüme kadar ağ desteği, OFDM tabanlı haberleşme, FEC hata düzeltme teknolojisi ve geniş endüstriyel bağlantı arayüzleri sayesinde farklı İHA projelerine göre yapılandırılabilir.

Sabit kanatlı İHA, VTOL, çok rotorlu drone, insansız kara aracı ve özel amaçlı uzaktan operasyon sistemlerinde kullanılabilen AGN-HRZN-VSK Serisi; uzun menzilli drone video aktarımı, İHA veri linki, UAV telemetri sistemi, hava-yer haberleşmesi ve profesyonel kablosuz veri iletişimi ihtiyaçları için güçlü bir altyapı sunar.

Not: Maksimum iletişim mesafesi, görüş hattı koşulları ve kullanılan anten, frekans, kurulum yüksekliği, çevresel koşullar ve ilgili mevzuata bağlı olarak değişebilir. Nihai sistem yapılandırmasında kullanılacak frekans ve haberleşme parametreleri operasyon gereksinimlerine göre belirlenmelidir.
